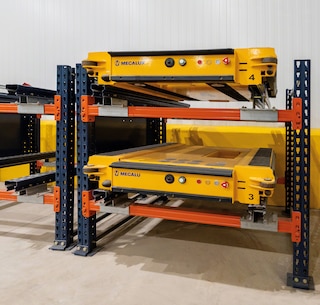

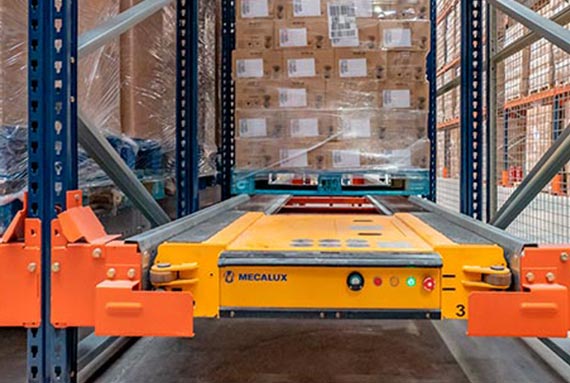

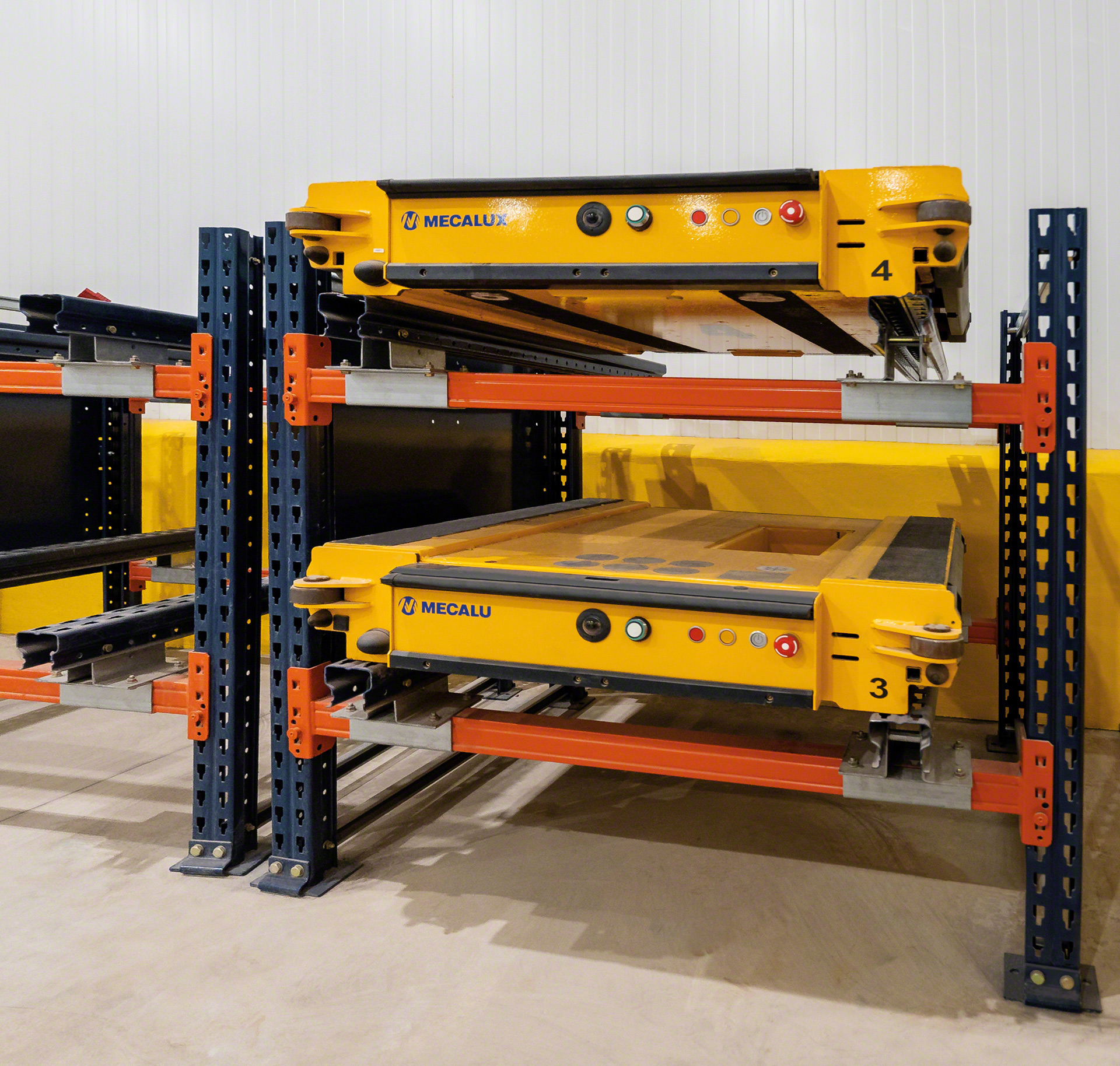

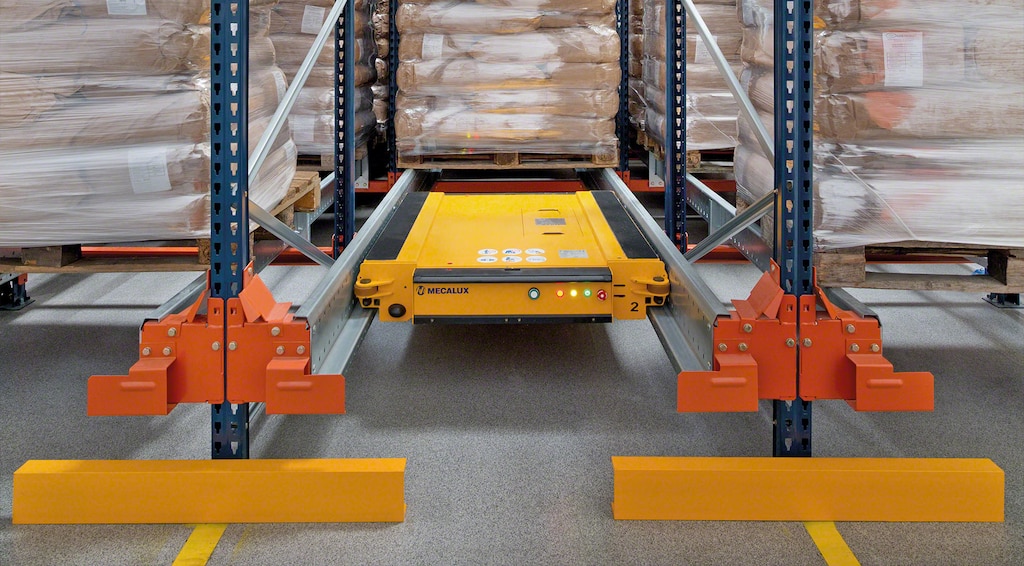

Pallet Shuttle
Poluautomatski kompaktni sustav koji koristi električni šatl za brz i precizan utovar i istovar paleta unutar regala.
Proizvod

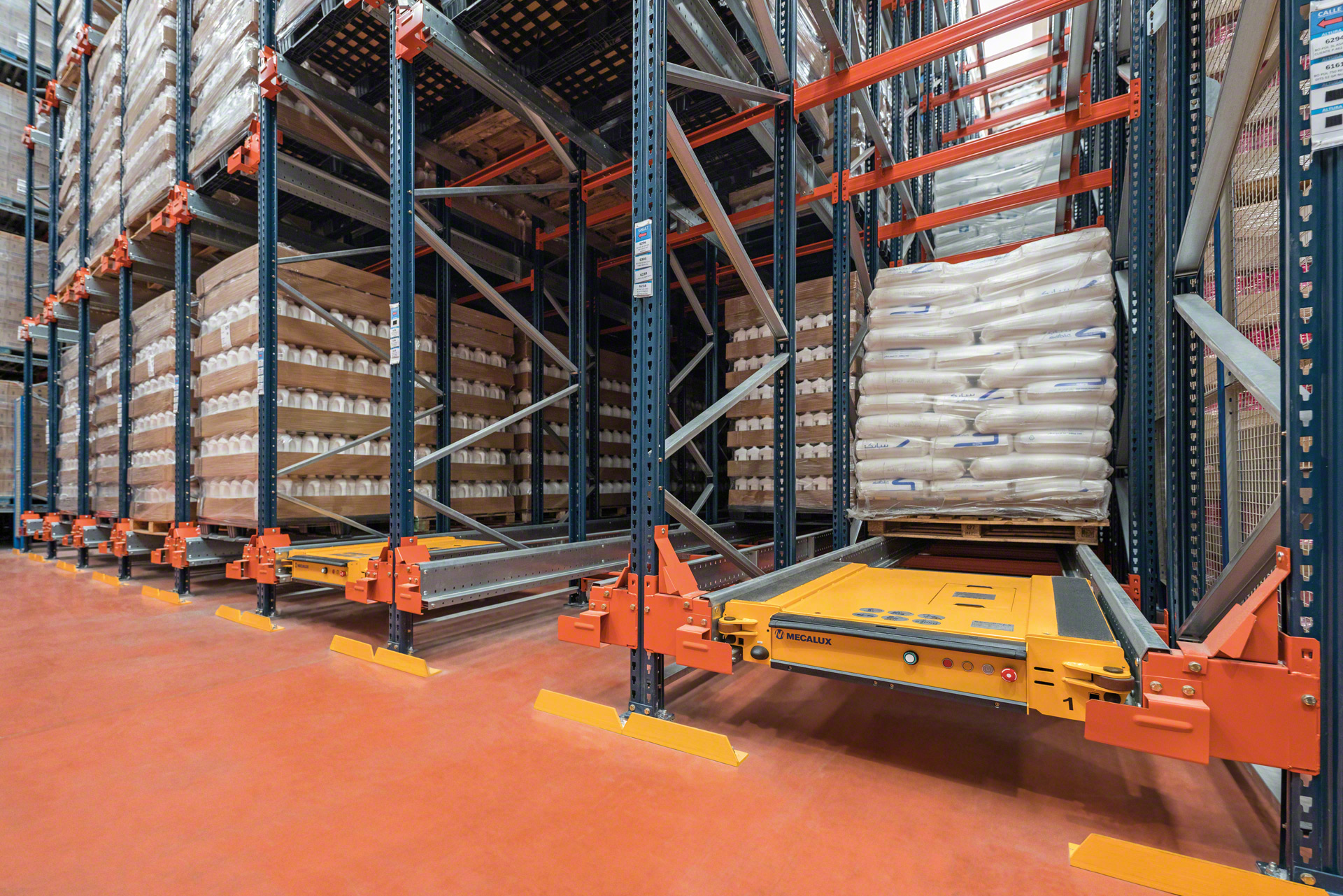

Kompaktni skladišni sustav u kojem se šatl na električni pogon kreće po tračnicama unutar skladišnih kanala, zamjenjujući viličare, znatno skraćujući radno vrijeme i omogućujući grupiranje predmeta po kanalima, umjesto po cijelim prolazima.
Sustav Pallet Shuttle slijedi naredbe koje operater šalje putem tableta s Wi-Fi vezom, odlaže teret na prvo slobodno mjesto u kanalu i zbija palete što je više moguće. Uklanjanjem potrebe za uvođenjem viličara u skladišne prolaze povećava se skladišni kapacitet po dubini, rizik od nezgoda i oštećenja regala je zanemariv, optimiziraju se pokreti operatera, a rad skladišta modernizira i postaje fleksibilniji.
To je idealno rješenje za tvrtke s velikom količinom paleta po artiklu i intenzivnim aktivnostima utovara i istovara.
Značajke
- Veća raznolikost: svaki kanal može se koristiti za pohranjivanje različitog artikla
- Visoka produktivnost: povećan protok dolazne i odlazne robe
- Veći kapacitet: skladištenje do 40 m u dubinu
- Visoko isplativ zahvaljujući smanjenju operativnih troškova
- Smanjen broj incidenta i smanjeni troškovi održavanja
- Različitim naprednim funkcijama može se jednostavno upravljati s tableta
Prednosti
Tehnologija koja se primjenjuje na najvećim radnim brzinama
Uštedite prostor

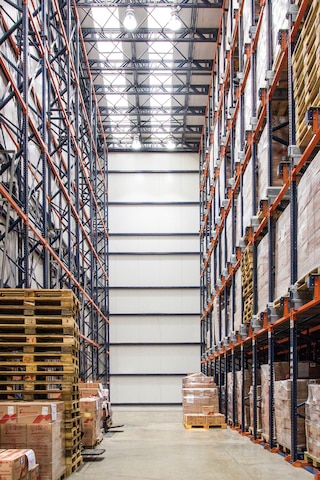

- Povećani broj paleta u dubinu: skladišni kanali mogu prelaziti 40 m. Ograničenje visine uvjetovano je korištenim sredstvima za rukovanje.
- Sustav radi s minimalnim razmacima između razina, što omogućuje skladištenje visoke gustoće.
- Upotrebom senzora šatlovi mogu inteligentno pozicionirati teret, eliminirajući prazne prostore u skladišnim stazama. Kao takav, efektivni kapacitet skladišta (koji uzima u obzir tokove robe u skladište i iz njega) odražava njegov fizički kapacitet.
Uštedite vrijeme
- Vrijeme utovara i istovara je smanjeno jer operater ne mora raditi unutar staza.
- Brzina kretanja šatla 90 m/min kada je prazan, odnosno 45 m/min kada je pun.
- Ciklus podizanja tereta od samo 2 sekunde.
- Na samo jednu naredbu šatl može napuniti ili isprazniti cijelu stazu.
Povećana produktivnost
- Povećan protok robe u skladište i iz njega.
- Za razliku od konvencionalnih drive-in sustava, reference se mogu grupirati po kanalu, umjesto da zahtijevaju punu stazu, što omogućuje veću raznolikost.
- Optimizacija pokreta operatera: načelo „od proizvoda prema osobi”: teret se pomiče prema operateru.
- Dok Pallet Shuttle izvršava naredbu, operater može uzeti drugu paletu, čime se postiže kontinuirano kretanje.
- Ovisno o temperaturi i uvjetima opterećenja, šatl ima radni raspon do 10 sati, radeći punim kapacitetom.

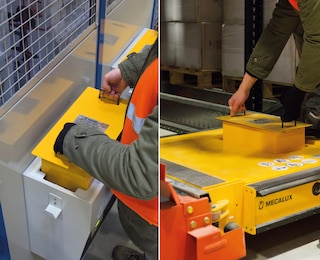

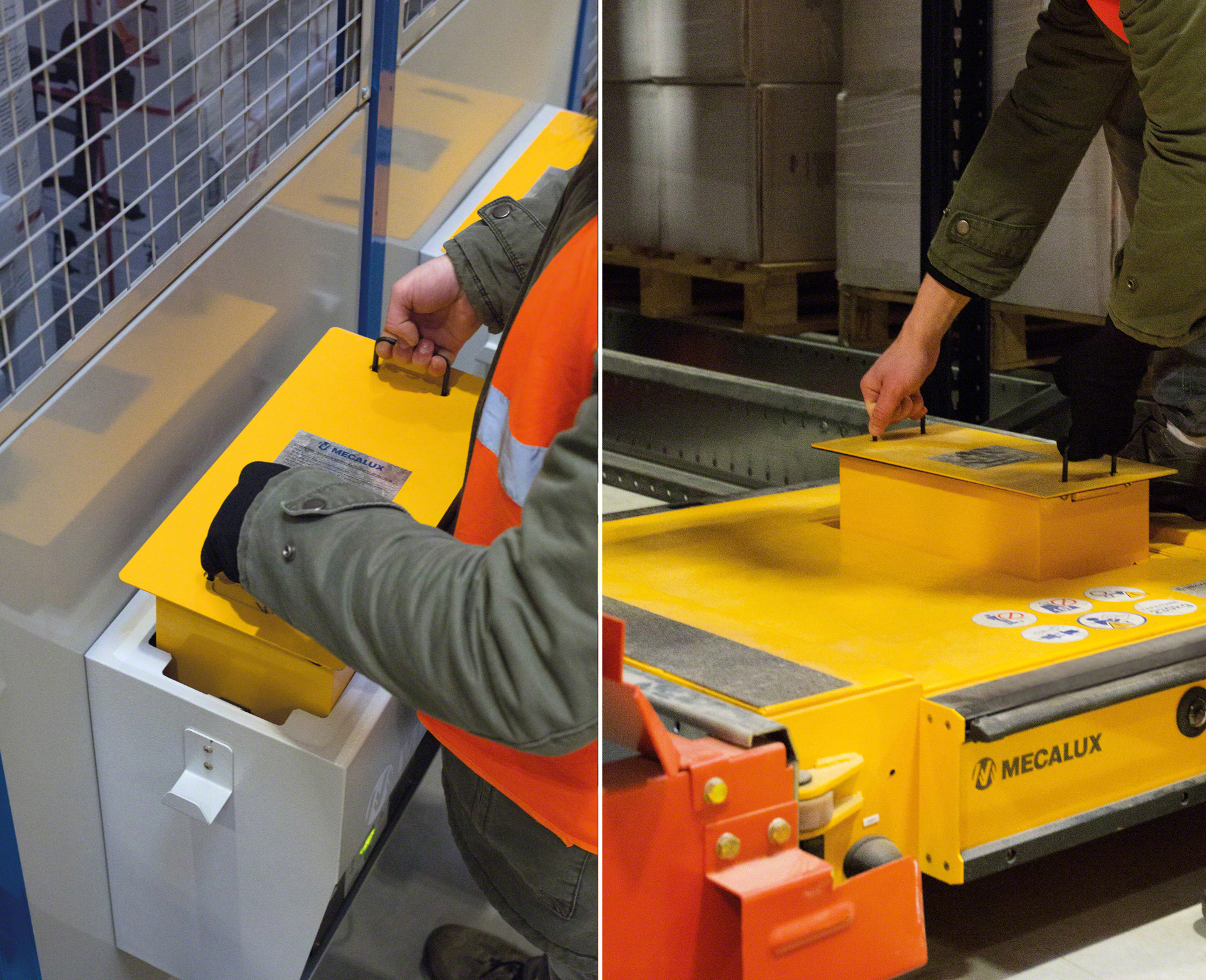

- Litijske baterije su lako dostupne i imaju brze veze koje eliminiraju potrebu za kabelima, tako da se mogu brzo mijenjati bez prekidanja radnog ciklusa.
- Eliminacija pogrešaka.
- Sustav je jednostavan za upotrebu i za održavanje.
- Jedan jedini tablet može kontrolirati do 18 šatlova.
- Funkcija inventure: šatl može provjeriti broj paleta pohranjenih u kanalu.
Uštedite novac
Rezultat prethodno navedenih prednosti, zajedno s potrošnjom energije, je smanjenje troškova, što Pallet Shuttle čini jednim od najisplativijih kompaktnih skladišnih sustava.
Svestranost
- Šatl ima ugrađene senzore koji omogućuju otkrivanje i rukovanje različitim vrstama paleta.
- Modeli Pallet Shuttle 1012 i 1212 mogu raditi s paletama različitih širina i veličina. Model 1012 može se upotrebljavati za rukovanje europaletama širine 800 ili 1000 mm. Model 1212 može se upotrebljavati za rukovanje europaletama širine 800, 1000 ili 1200 mm.
- Svi šatlovi mogu raditi u LIFO ili FIFO načinu rada. Operater pomoću tableta odabire željeni način rada.
- Platforma za šatlove dizajnirana je za prijevoz paleta s ograničenjem izvijanja do 25 mm.
- Bilo koja vrsta opreme za rukovanje može se upotrebljavati za nošenje šatla.
- Može se pretovariti do 1500 kg po paleti.
- Na tablet je moguće instalirati Mecaluxov Sustav za upravljanje skladištem Easy WMS.
- Sustav je skalabilan. S vremenom se broj šatlova može lako povećati kako se pojavi potreba za povećanjem produktivnosti.
Sigurnost
- Zahvaljujući načinu na koji je konstrukcija građena i s obzirom da viličari ne moraju ulaziti u skladišne staze, rizik od nezgoda praktički ne postoji, a metalni regali se ne oštećuju, što znači da je održavanje svedeno na minimum.
- Postoji značajka upravljanja korisnicima koja sprječava neovlašteno osoblje da koristi šatlove.
- I regali i šatlovi imaju ugrađene sigurnosne značajke posebno dizajnirane da osiguraju ispravan rad sustava Pallet Shuttle: krajnji graničnici tračnica, centralizatori paleta, senzori položaja itd.
Mecaluxovo jamstvo
Mecalux dizajnira i proizvodi sve sastavne dijelove kompaktnog skladišnog sustava Pallet Shuttle, uključujući specifičnu strukturu regala kako bi se osiguralo optimalno kretanje šatla, kao i same šatlove.
To jamči savršen rad i savršeno uklapanje za sve različite elemente sustava, kao i njihovu kvalitetu i usklađenost sa sigurnosnim propisima koji su na snazi u svakoj zemlji.
Zahvaljujući resursima uloženim u istraživanje, razvoj i inovacije, Mecaluxov sustav Pallet Shuttle uključuje najnovije tehnološke inovacije, nudeći optimalne performanse po vrlo konkurentnoj cijeni. Ima inovativne značajke, uključujući daljinsko upravljanje putem tableta, kameru za pozicioniranje i sigurnosni skener. Osim toga, to je jedan od najbržih sustava na tržištu i može se prilagoditi specifičnim potrebama svakog skladišta, čineći ga još učinkovitijim.
Mecalux daje jamstvo od pet godina za strukturu regala sustava Pallet Shuttle, godinu dana za rad šatla i šest mjeseci za rad baterija.
Detaljnije
Način za brz i redovit transport paleta naprijed-natrag
Prema definiciji iz rječnika, šatl je vozilo koje putuje tamo-amo između fiksnih točaka u čestim intervalima. Mecaluxov Pallet Shuttle savršeno odgovara ovom opisu, s rutom u ovom slučaju od P&D postaje regala do prvog slobodnog prostora u skladišnom kanalu (ili obrnutim putem, ako se vrši istovar).
U jednom trenutku, evolucija kompaktnih sustava za skladištenje postavila je sljedeće pitanje: Zašto ne napraviti motorizirani šatl umjesto viličara, koji ulazi u skladišni kanal za rukovanje paletama, povećavajući brzine utovara i istovara i optimizirajući efektivni kapacitet skladišta?
Pametan odgovor bio je Pallet Shuttle: struktura regala prilagođena je tako da se šatl s električnim motorom može kretati unutar skladišnih prolaza na tračnici, prateći naredbe koje daje operater pomoću Wi-Fi tableta.
Viličar ostavlja teret na tračnici, a Pallet Shuttle ga preuzima i samostalno pomiče, spremajući ga na mjesto postavljanja, pazeći da pritom palete budu što kompaktnije. Uklanjanjem potrebe za dovođenjem viličara u skladišne prolaze, vrijeme rukovanja je smanjeno, skladišni kapacitet je povećan u smislu dubine, rizik od nezgoda i oštećenja metalnih polica je zanemariv, pokreti operatera su optimizirani i rad skladišta je moderniziran.
To je način na koji sustav Pallet Shuttle nudi kompaktno rješenje za skladištenje koje smanjuje operativne troškove i poboljšava performanse u opskrbnom lancu. Napredak na pametan način
U akciji

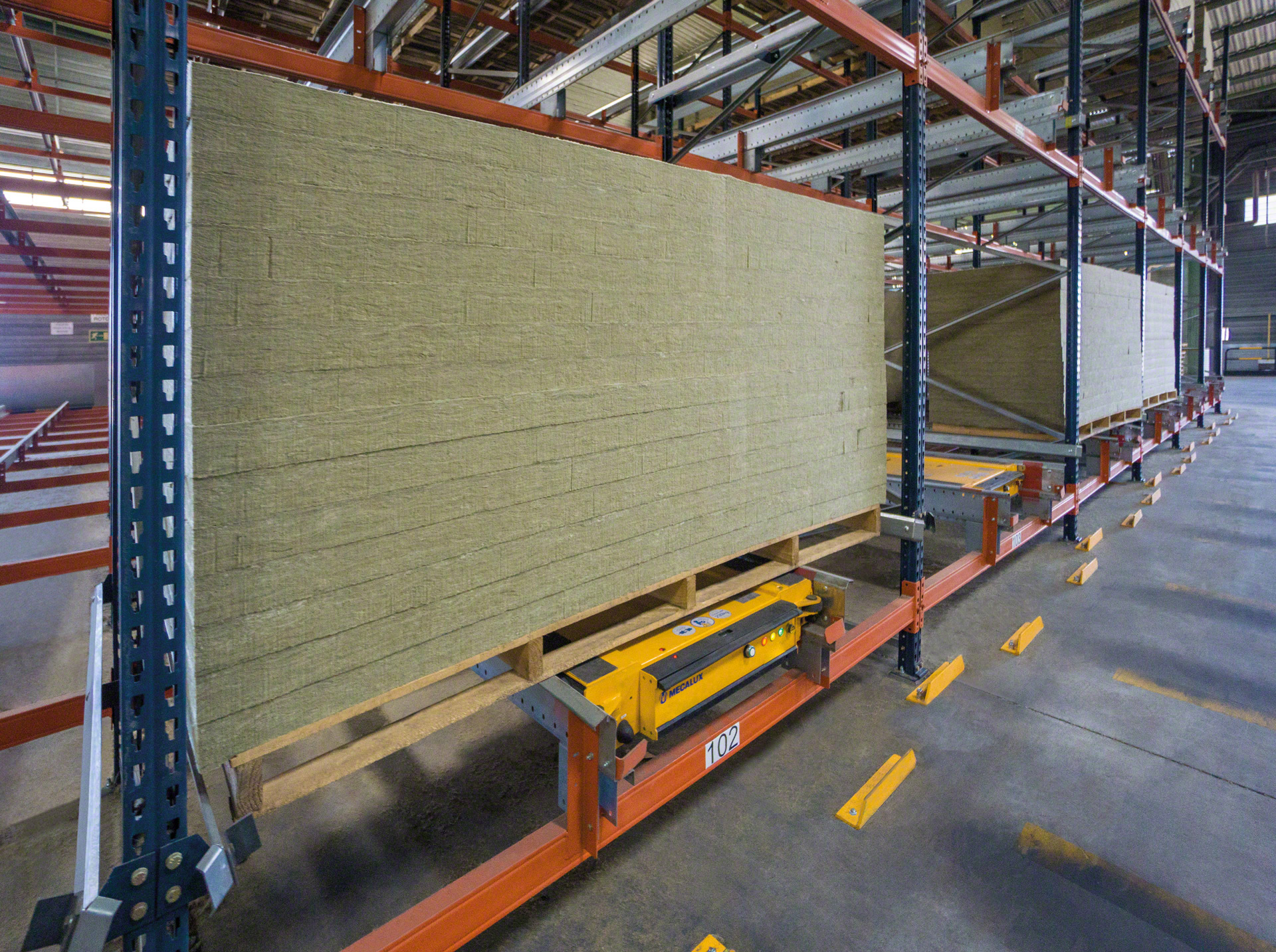

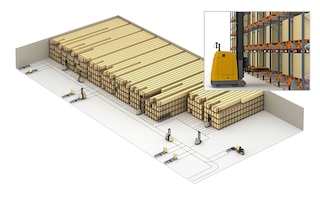

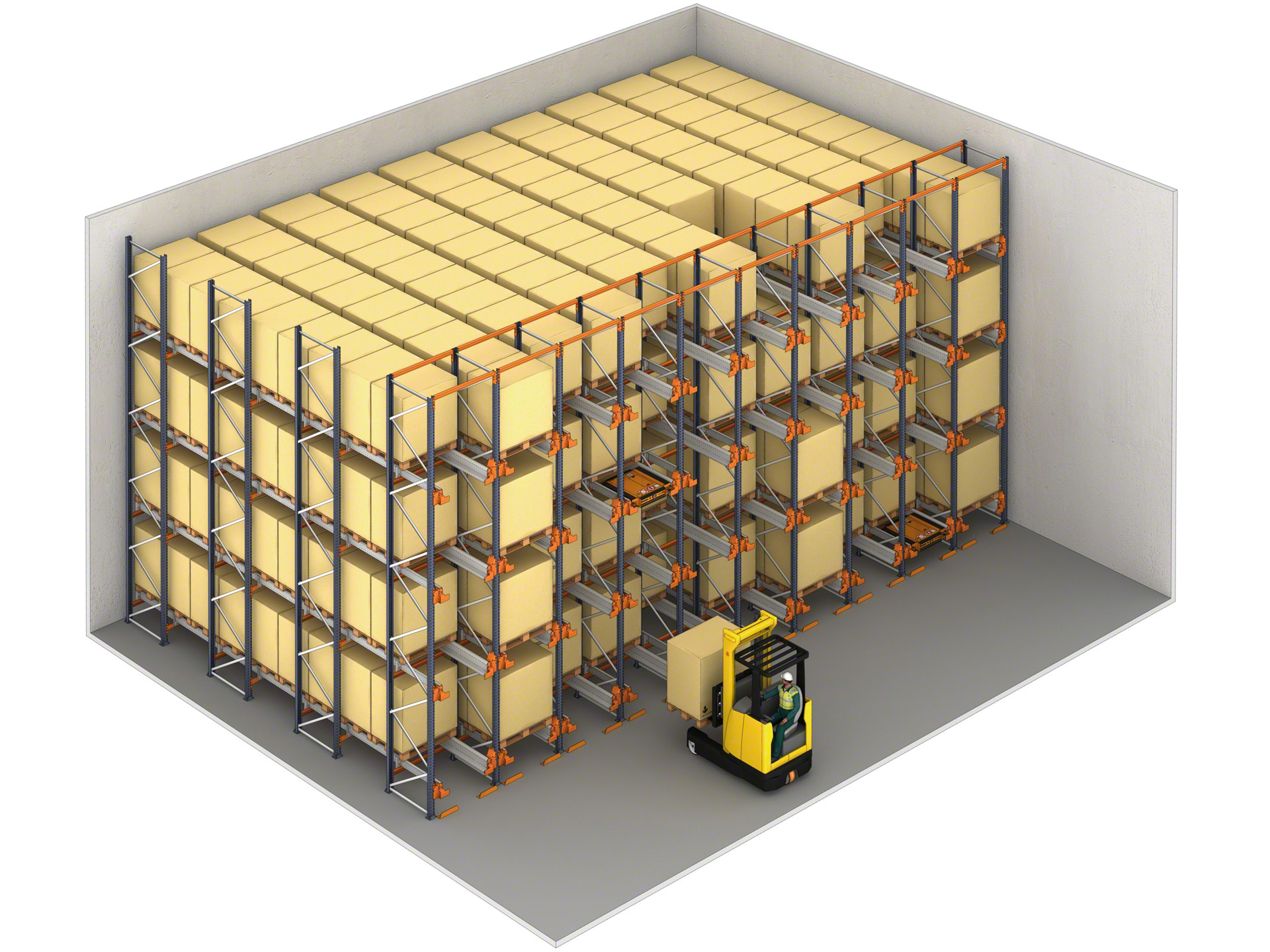

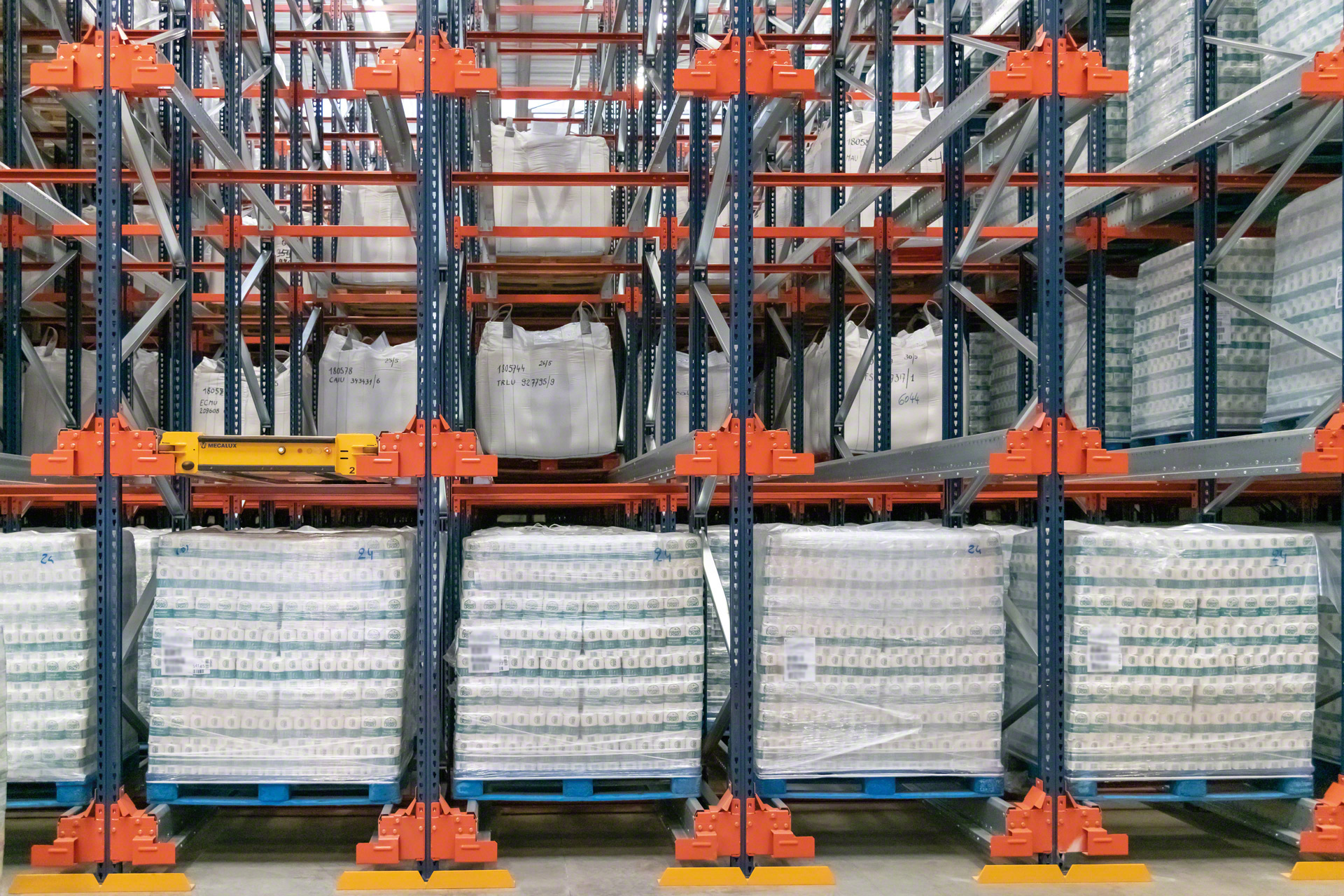

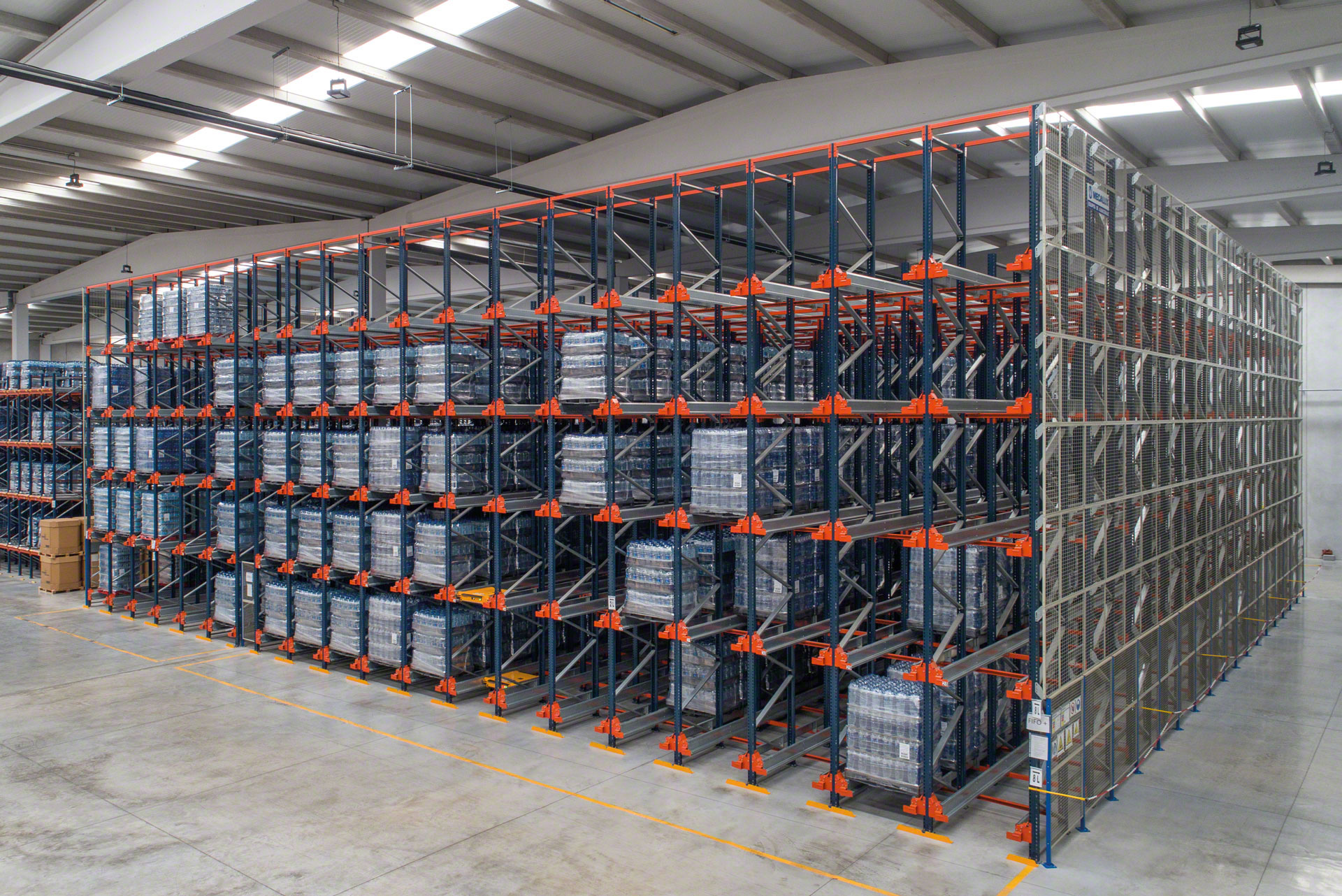

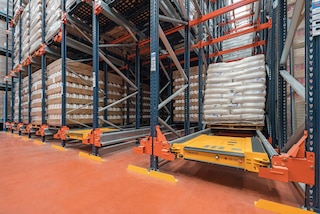

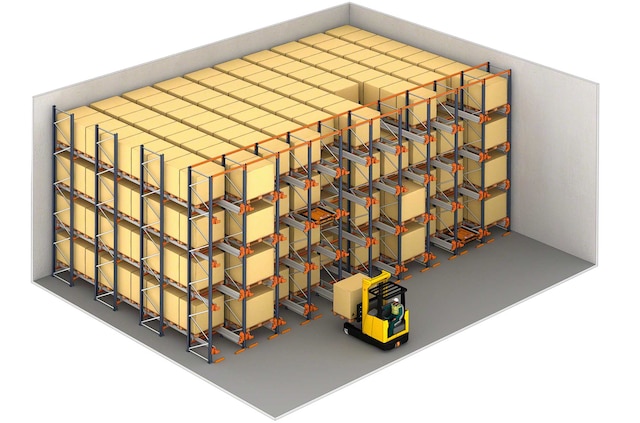

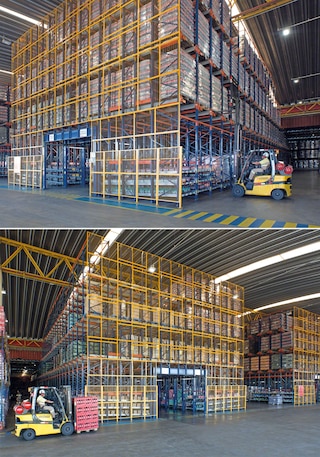

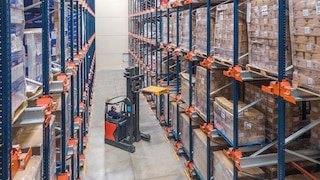

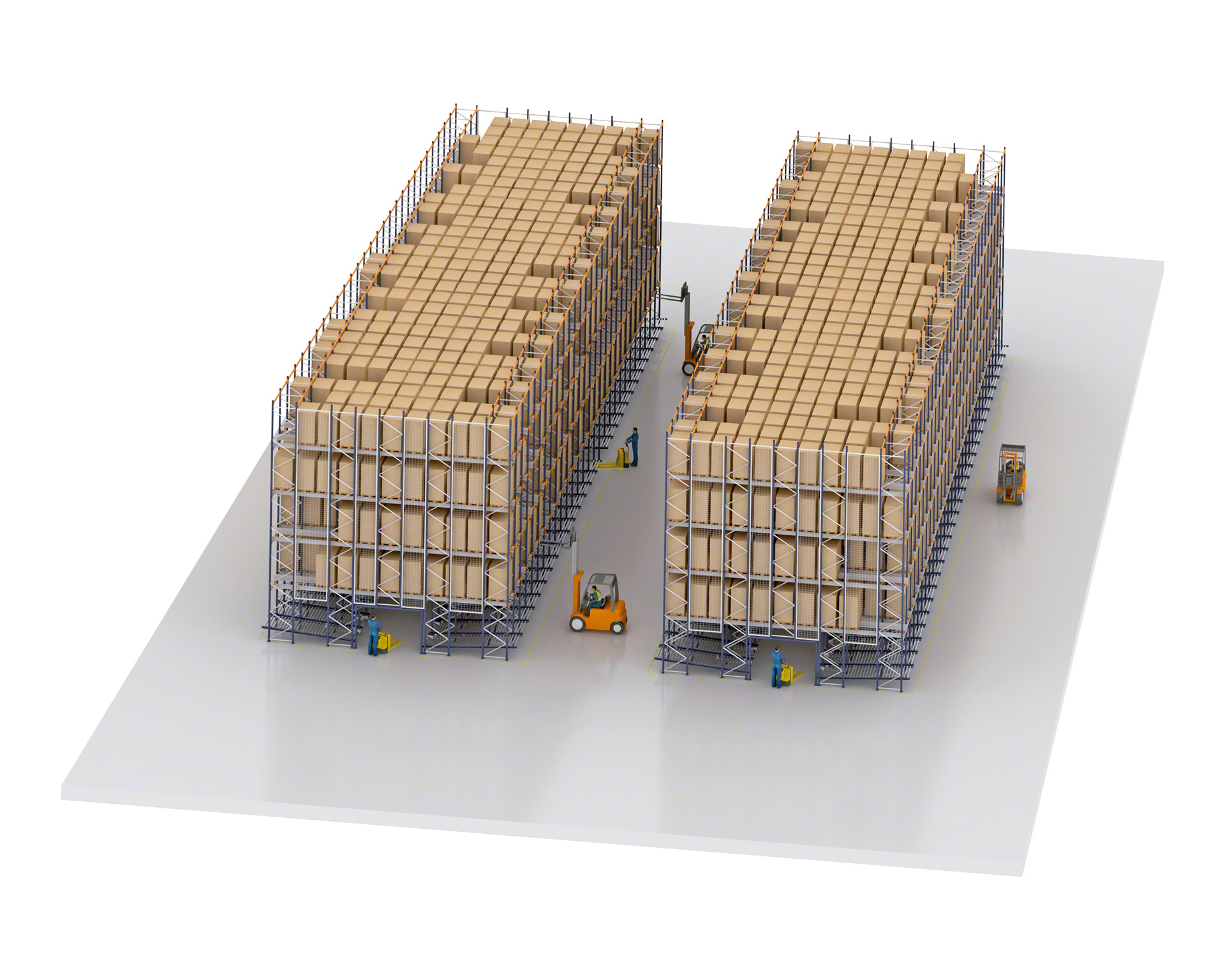

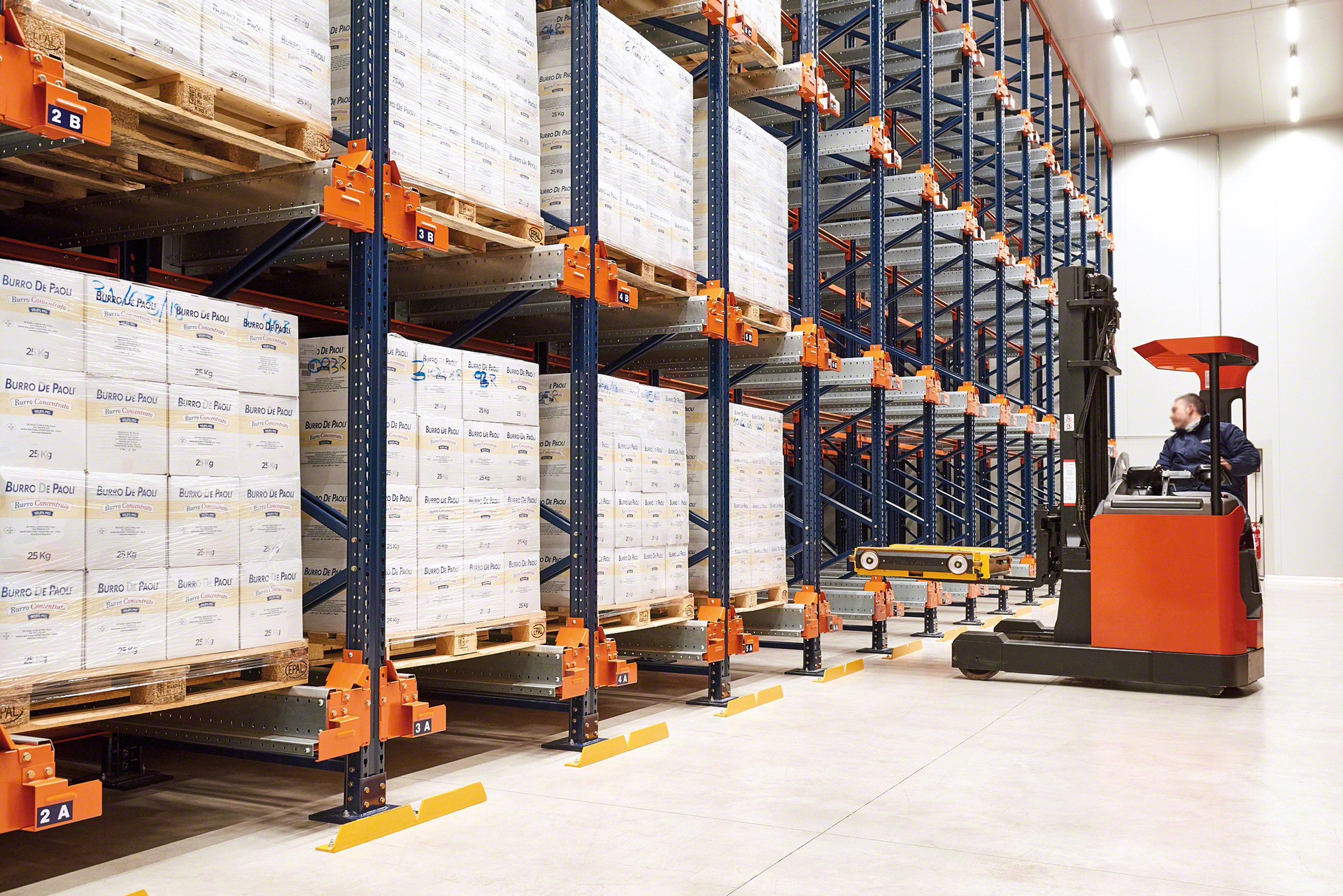

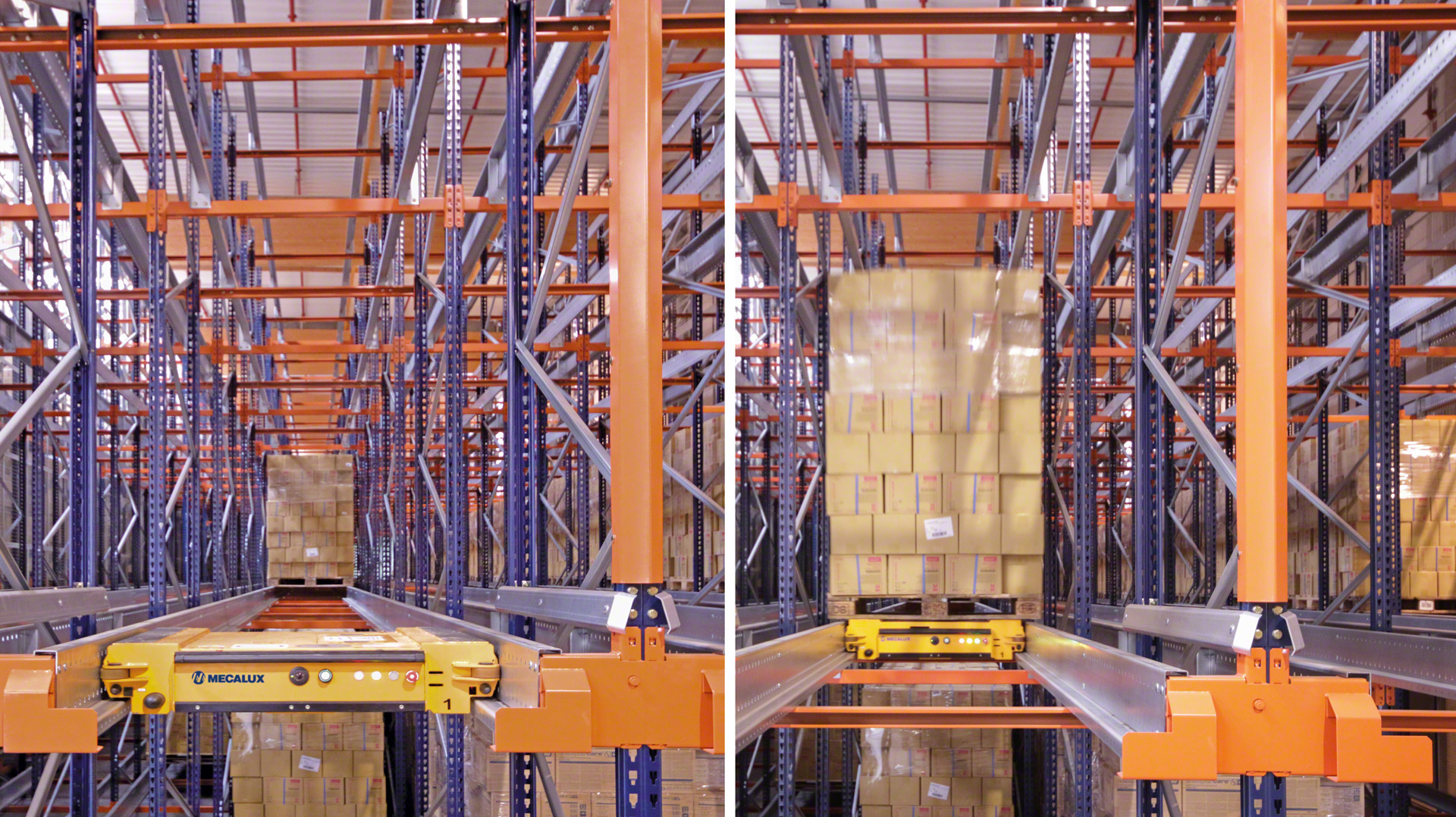

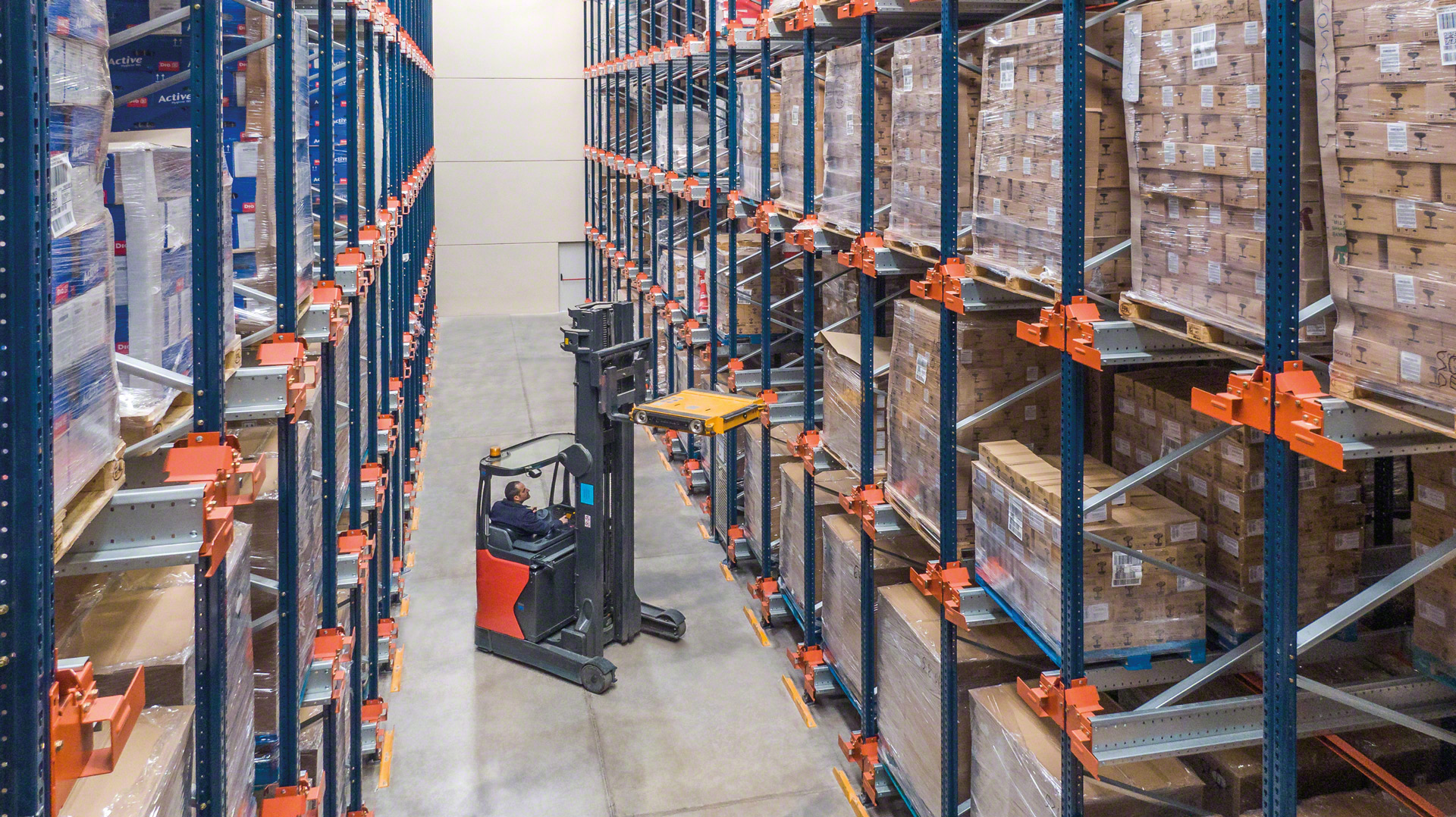

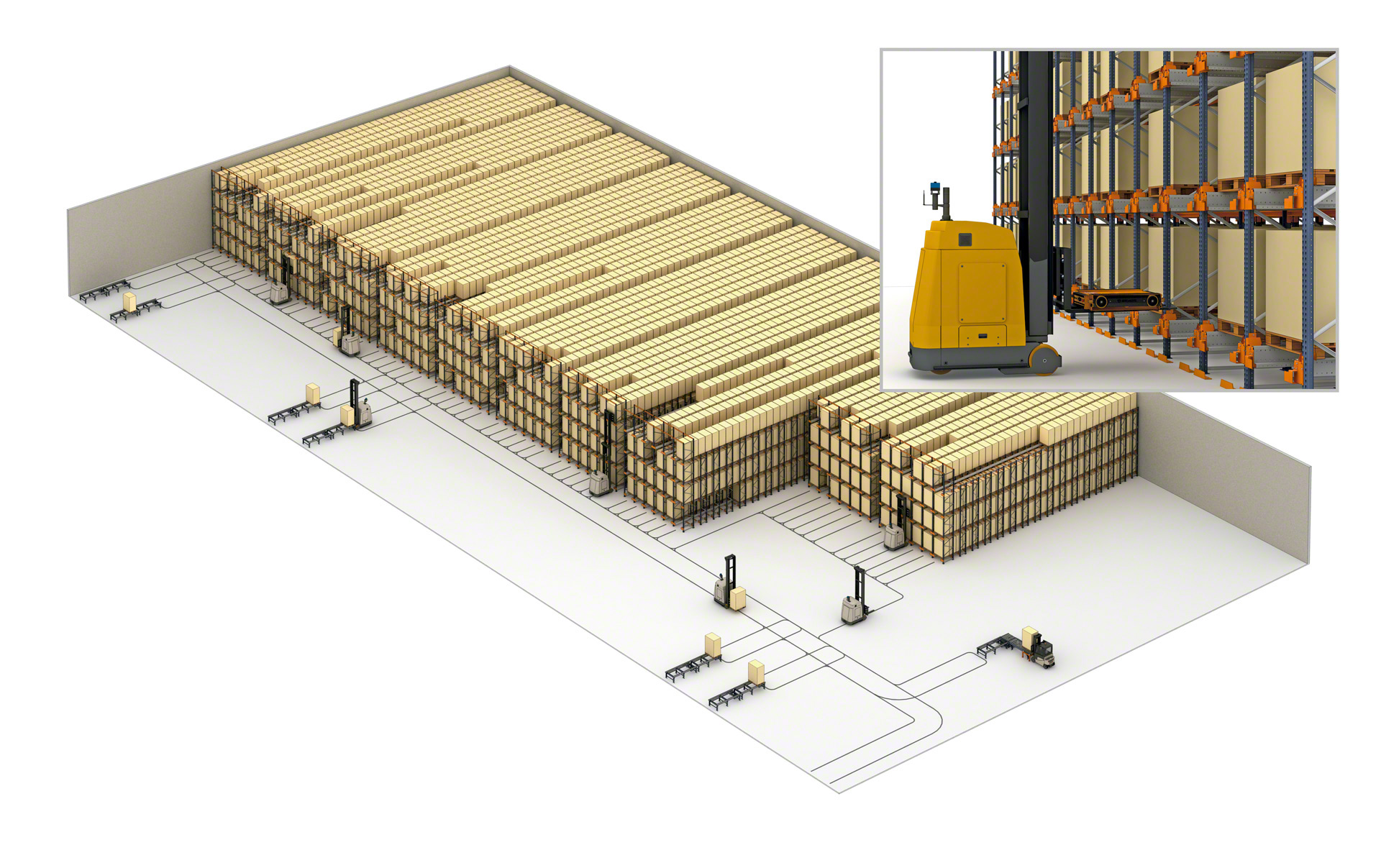

Kompaktno poluautomatizirano skladište sa sustavom Pallet Shuttle

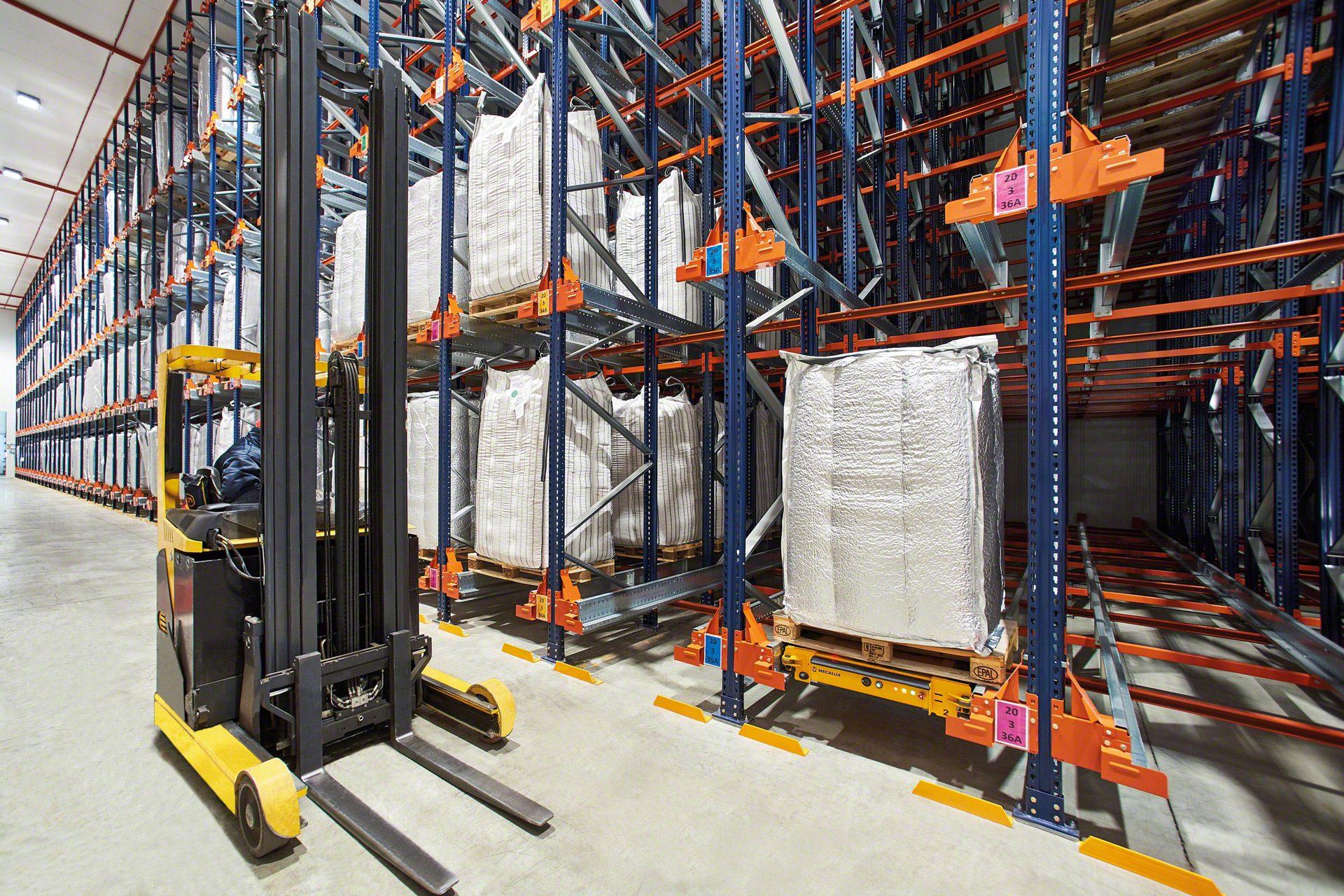

U poluautomatiziranim instalacijama operateri samo trebaju upravljati viličarima koji prenose palete i pokrenuti aktivnost motoriziranog šatla. Kretanje šatlova unutar regala je automatizirano.
1. korak

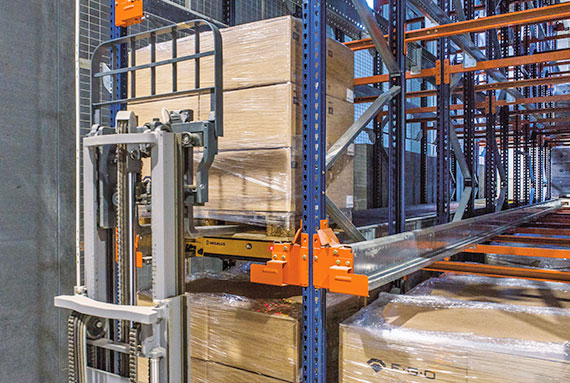

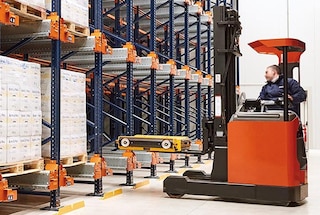

Viličar postavlja Pallet Shuttle u kanal gdje se treba obaviti posao.
2. korak
Nakon toga se viličarom postavljaju palete jedna po jedna u ulaz kanala, oslanjajući ih na nosive grede.
3. korak

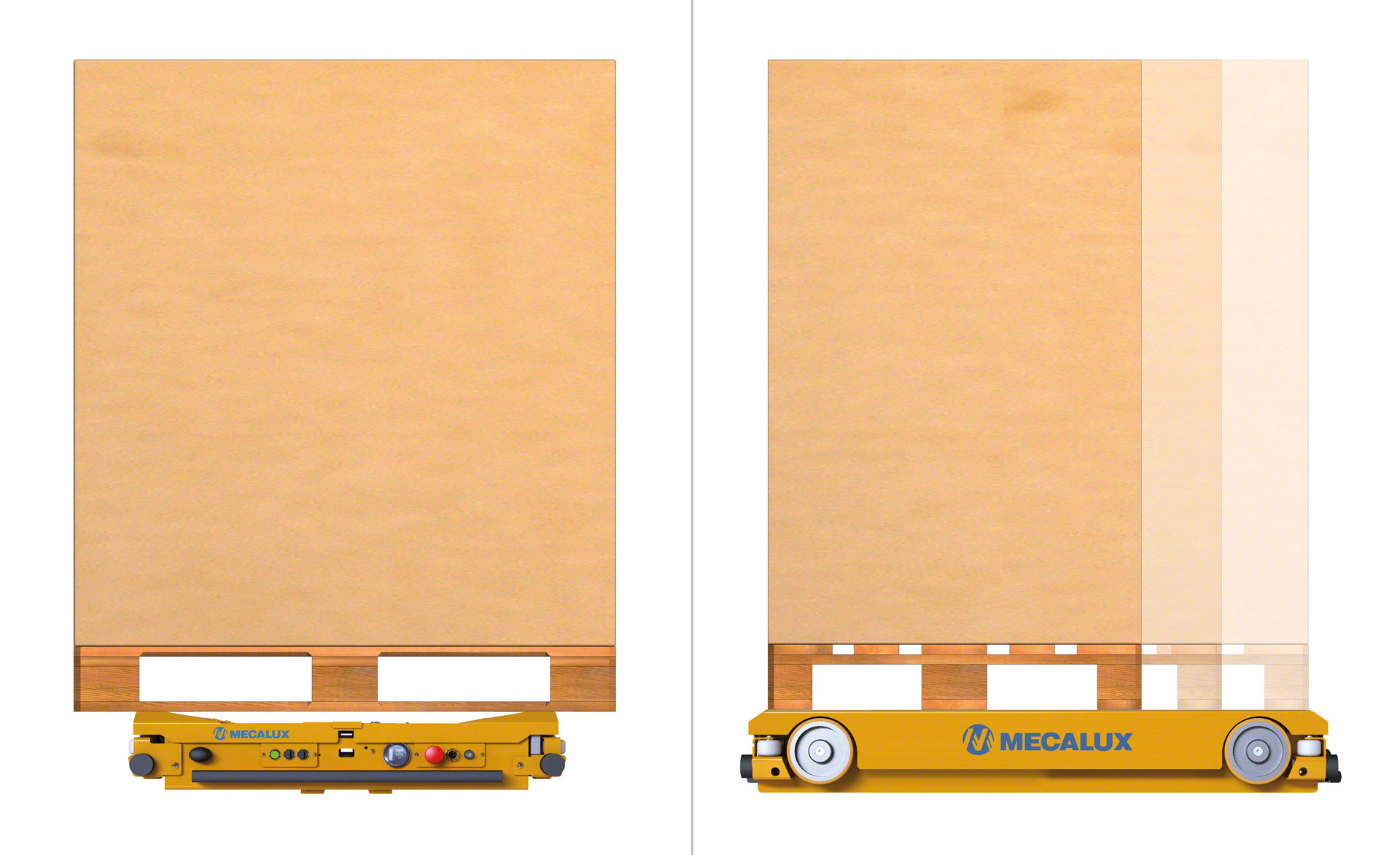

Pomoću tableta operater šalje naredbu šatlu za početak operacije utovara. Nakon što je identificirana lokacija palete, Pallet Shuttle lagano podiže paletu i pomiče je vodoravno dok ne dođe do prve dostupne lokacije, gdje odlaže paletu. Različiti senzori točno kontroliraju kretanje tereta koji se skladišti.
4. korak
Pallet Shuttle se vraća na vrh prolaza kako bi ponovio operaciju sa sljedećom paletom, i zatim sljedećom, onoliko puta koliko je potrebno dok se kanal ne napuni. Prije nego što se popuni zadnje mjesto, šatl se uklanja i slijed se ponavlja u sljedećem kanalu gdje je potrebno obaviti posao.

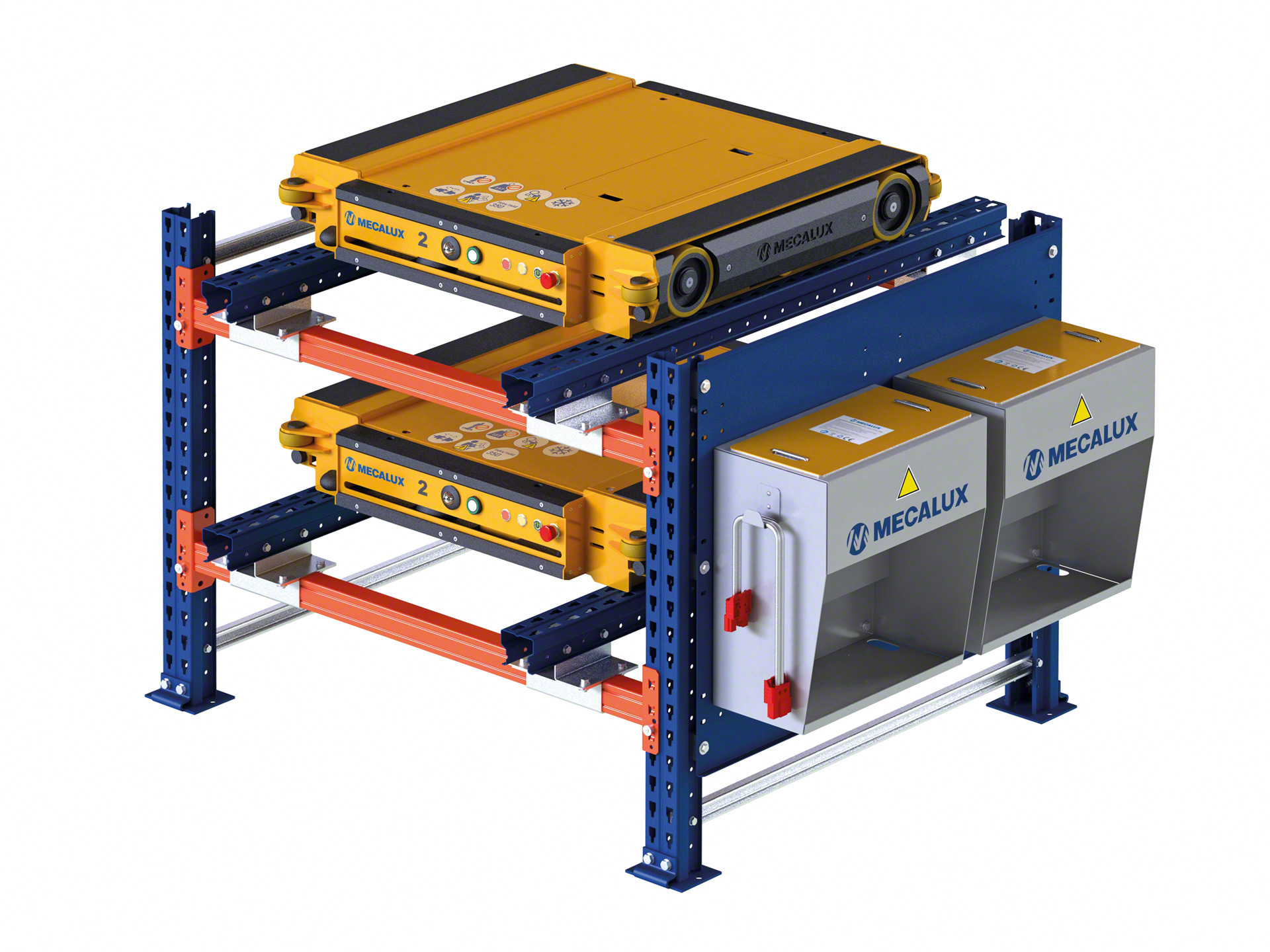

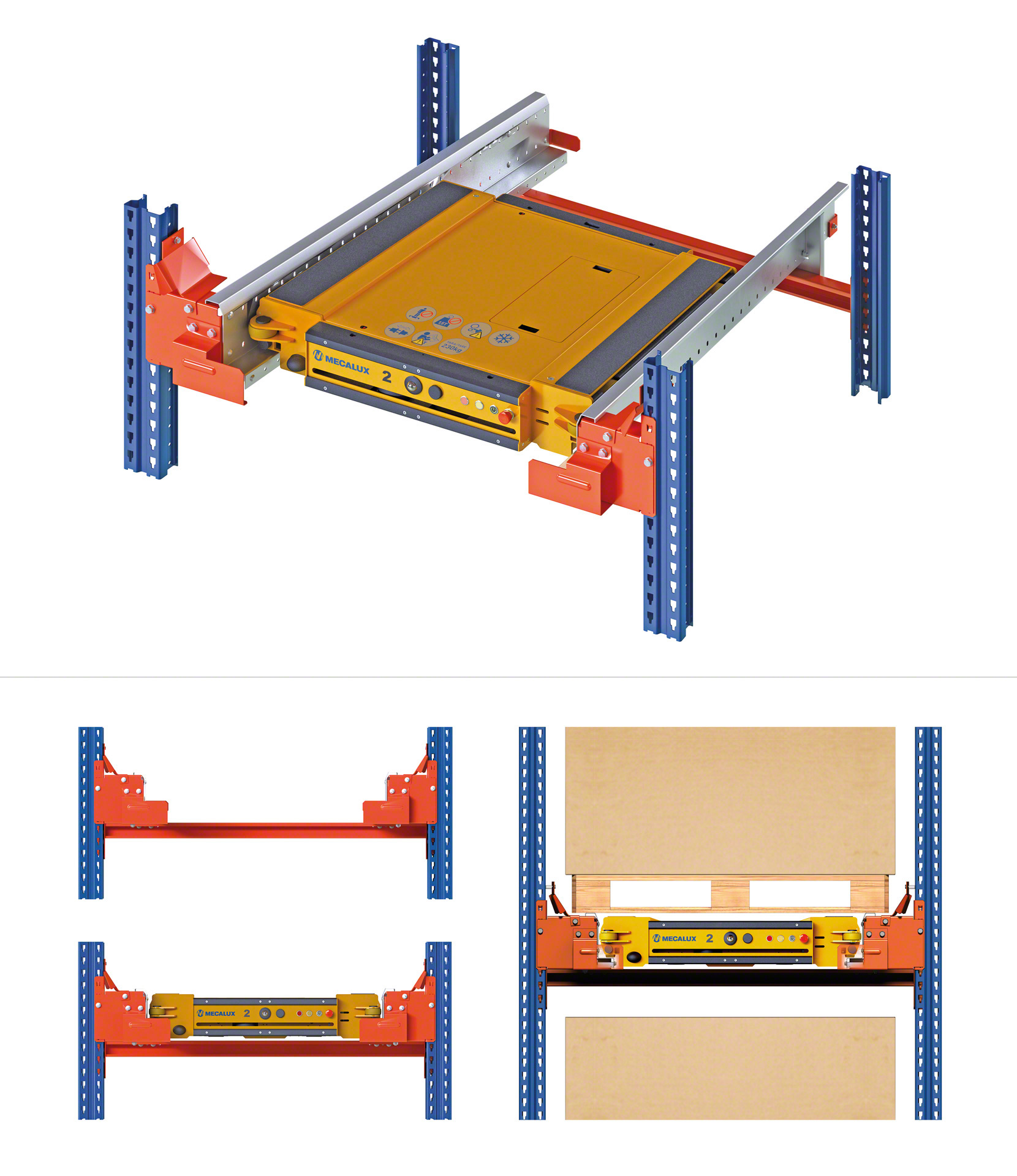

Komponente
Osim kontrolnog tableta koji putem Wi-Fi veze šalje naredbe šatlu, sustav se sastoji od dvije osnovne komponente.

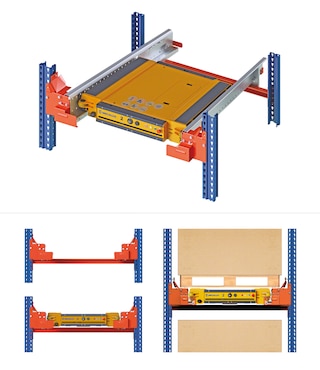

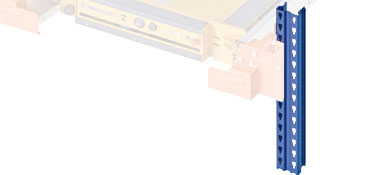

Regalni stalak
To su vertikalne komponente koje se mogu prilagoditi širokom rasponu zahtjeva opterećenja.
Greda
To su vodoravne, robusne komponente regala gdje se odlažu tereti.

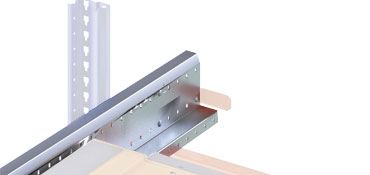

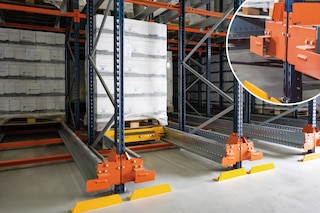

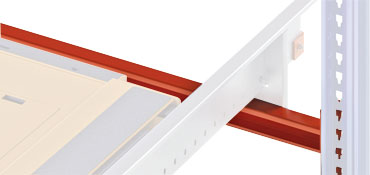

Vodilica
Pallet Shuttle se kreće po tračnicama unutar skladišnih kanala. Njegov dizajn olakšava utovar i drži šatl u središtu.
Vanjski nosači tračnica
Upotrebljavaju se za fiksiranje i sidrenje tračnice na svakoj razini opterećenja za vanjski regalni stalak ulaznog/izlaznog okvira.

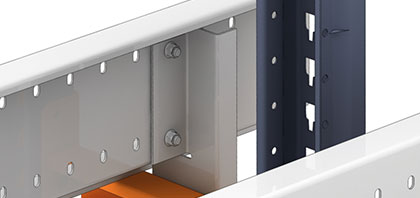

Unutarnji nosači za vodilicu
Oni pričvršćuju tračnice za grede na svim točkama osim na ulazu i izlazu iz kanala.

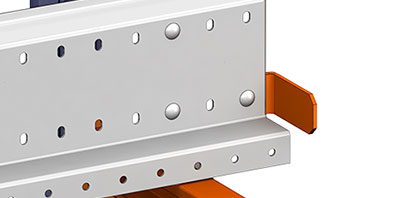

Krajnji graničnik
Izrađeni od presavijenog lima, u obliku slova L debljine 5 i 8 mm, upotrebljavaju se kao detekcijski element za usporavanje i zaustavljanje šatla u normalnim radnim uvjetima.

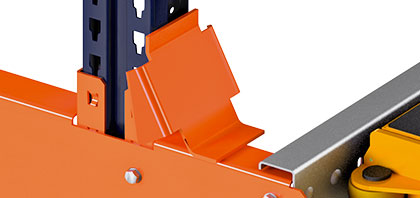

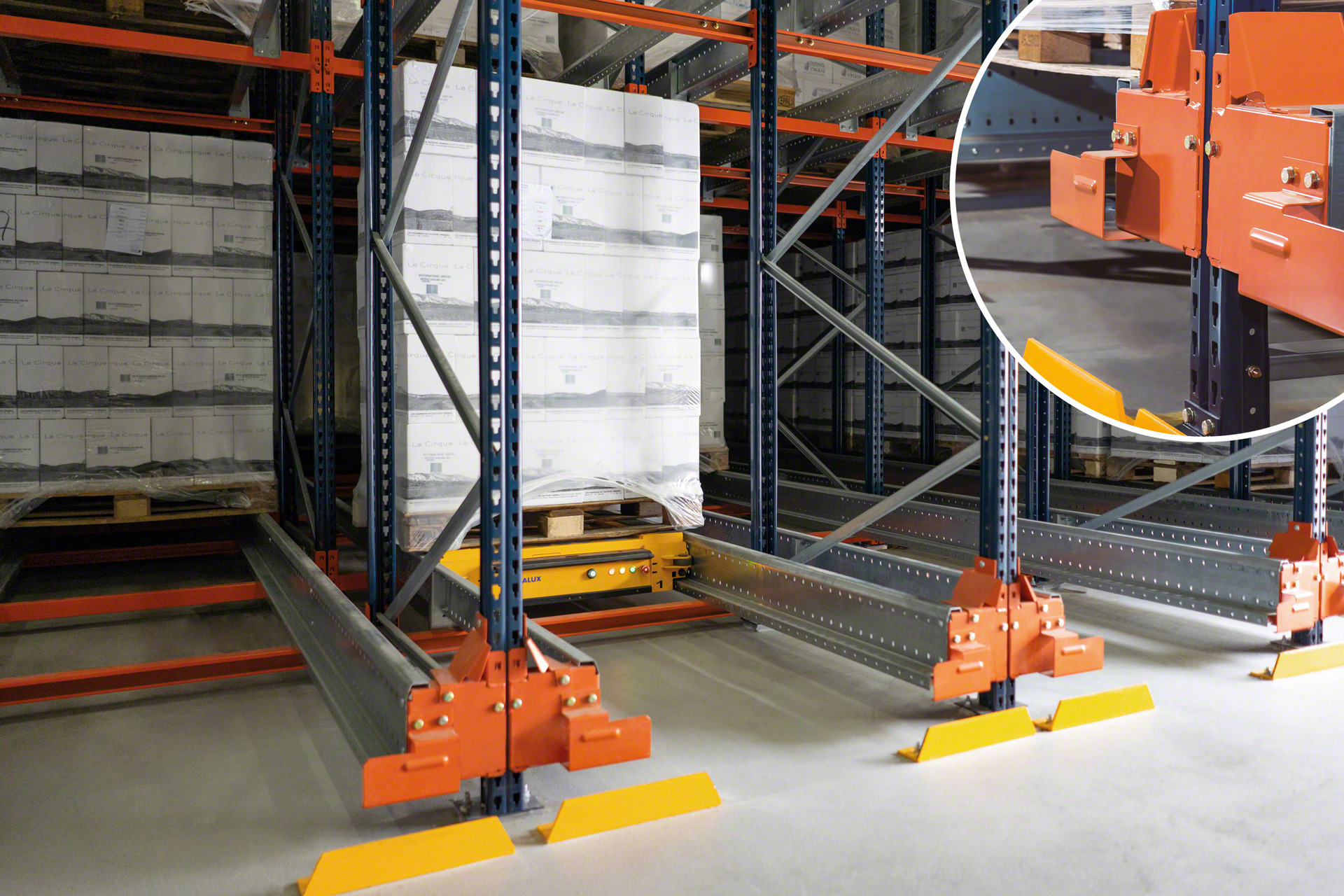

Centralizator palete
Postavljaju se na ulazne/izlazne točke u skladišnim kanalima kako bi pomogli u postavljanju jedinice tereta u kanal, osiguravajući da je centriran.

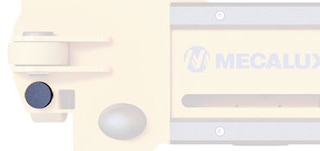

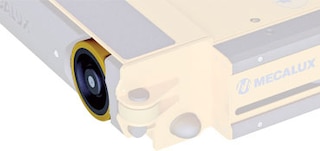

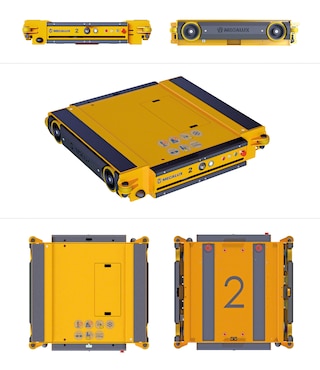

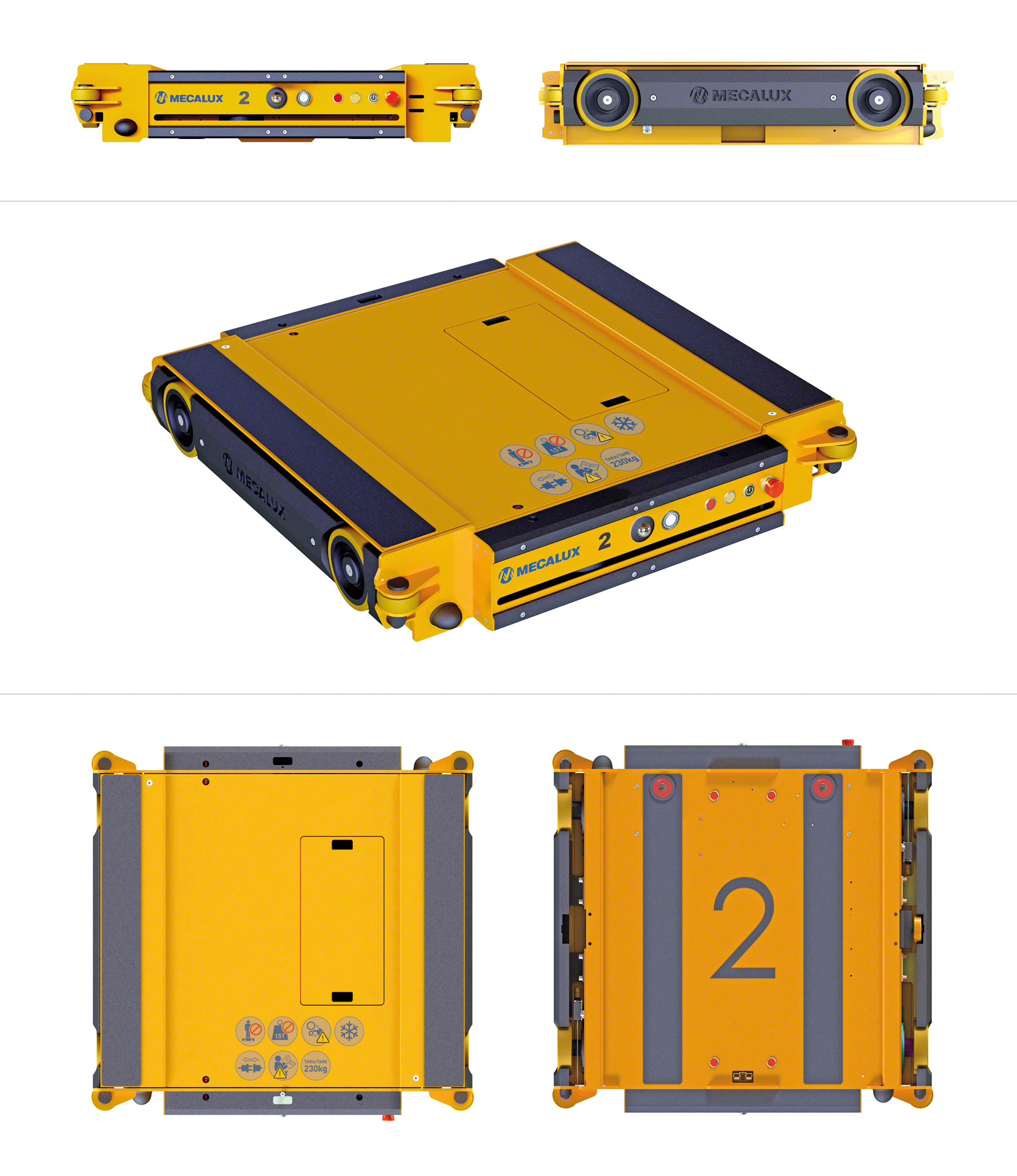

Kotači
Šatl se glatko kreće unutarnjom trakom zahvaljujući ovim kotačima i, kao takav, može premještati robu.

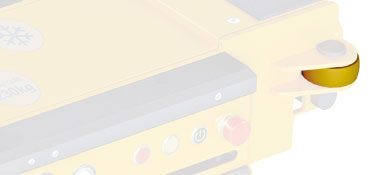

Kontrastni kotač
Ova vrsta kotača upotrebljava se za vođenje šatla u uzdužnom smjeru.
Kočnice šatla
Služe za sprječavanje mogućih sudara ili incidenata nastalih nepravilnom uporabom.

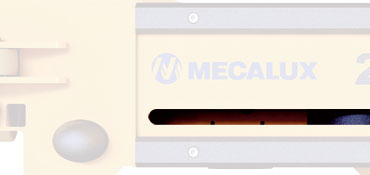

Antena
Prima narudžbe koje se prenose putem Wi-Fi-ja s kontrolnog tableta.

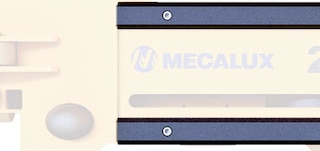

Sigurnosni odbojnik
Služi za sprječavanje mogućih zastoja ili sudara.
Sigurnosni skener (neobvezno)
Postavlja se s obje strane sustava Pallet Shuttle za sigurniju kontrolu pristupa kanalima dok je šatl u radu.

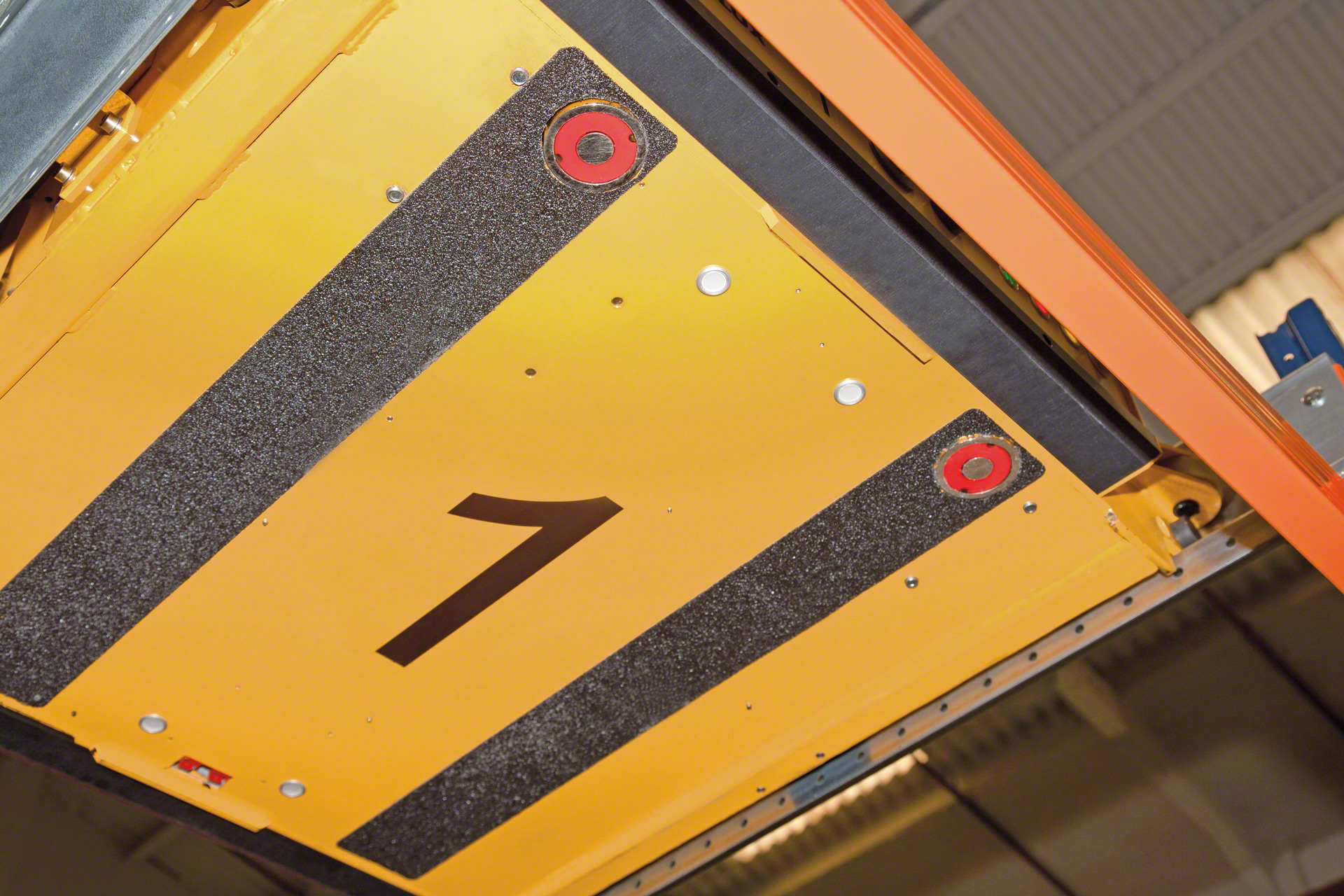

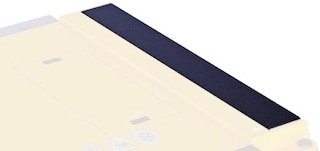

Platforma za podizanje
Sustav podiže palete pomoću platforme, olakšavajući pomicanje paleta.

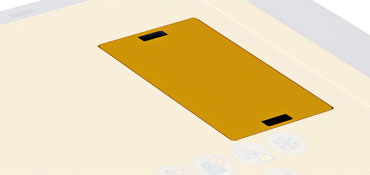

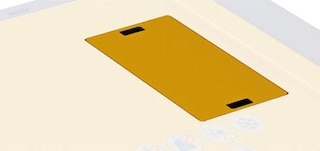

Pretinac za baterije
Baterije su umetnute u šatl i napajaju pokrete šatla.

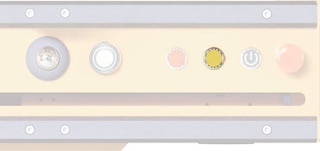

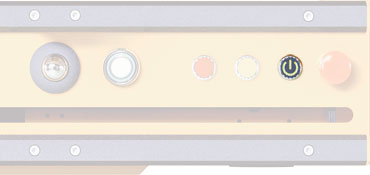

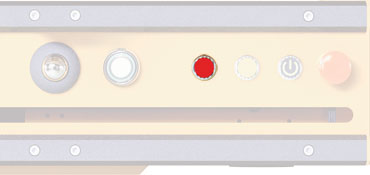

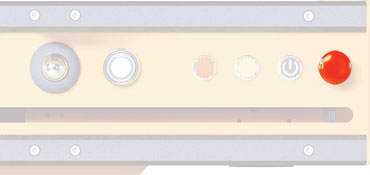

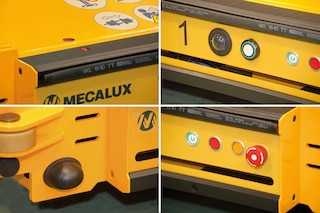

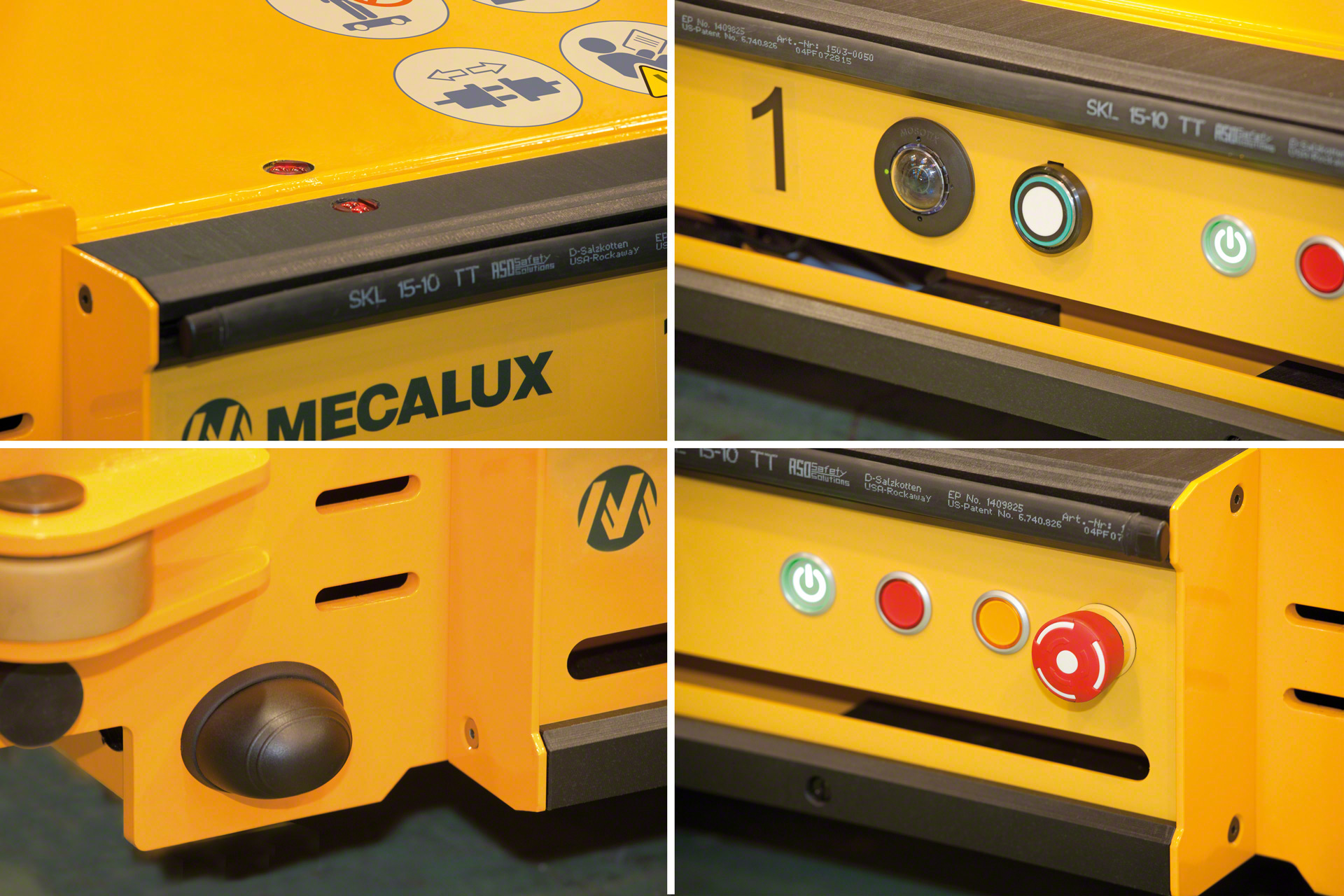

Pokazatelj pogreške
Ova komponenta upozorava ako se pojave problemi sa šatlom.

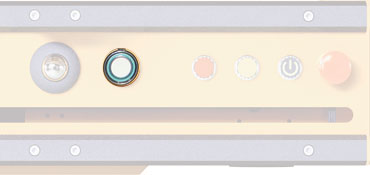

Pokazatelj statusa baterija
Pokazuje status baterija kako biste znali kada ih je potrebno ponovno napuniti.
Prekidač za uključivanje/isključivanje
Pokazatelj uključivanja/isključivanja.

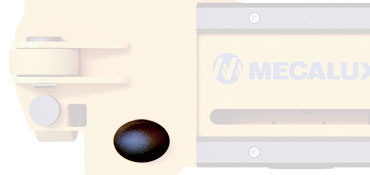

Gumb za zaustavljanje u slučaju nužde
Osigurava zaustavljanje sustava Pallet Shuttle za sve zadatke preventivnog održavanja.

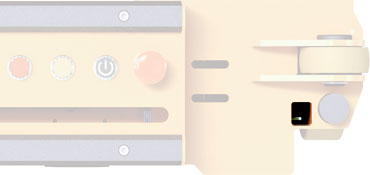

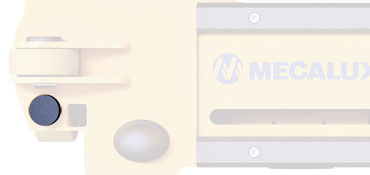

Senzor za detekciju kraja staze
Služi za otkrivanje položaja sustava Pallet Shuttle na krajevima kanala.

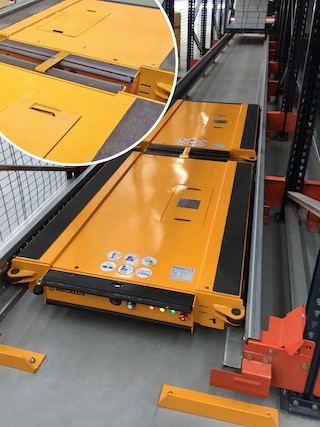

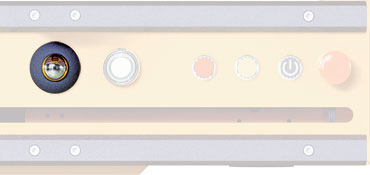

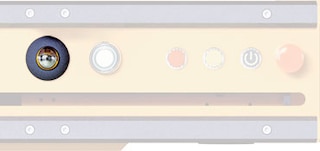

Kamera za pozicioniranje (neobvezno)
Pomaže operateru da centrira šatl između dvije tračnice.
Detektor paleta
Služi za otkrivanje položaja paleta koje su utovarene na sustav Pallet Shuttle ili koje su odložene.
Sustav zaključavanja
Osigurava pričvršćivanje šatla na podiznim krakovima viličara, sprječavajući njegovo pomicanje tijekom putovanja.

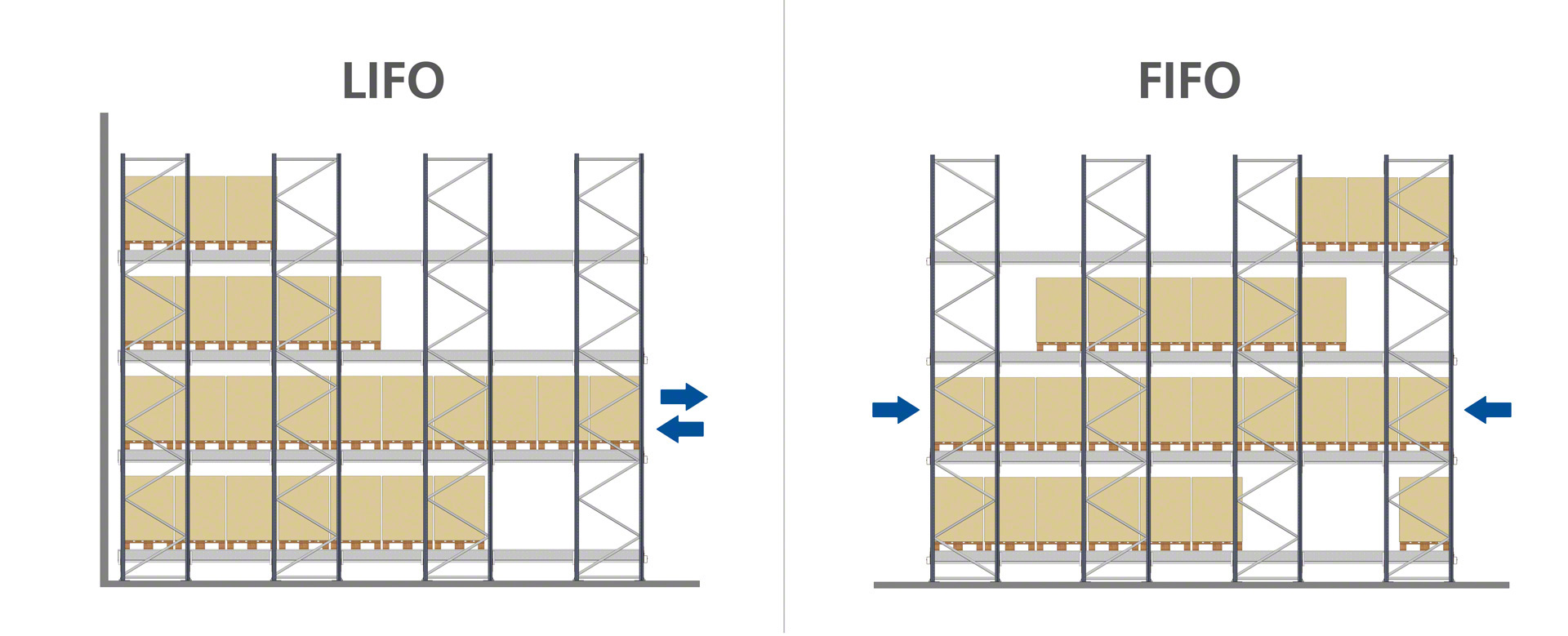

FIFO / LIFO
Sustavi za upravljanje teretom
Poluautomatski sustav omogućuje dvije vrste rada:
LIFO (posljednji ulazi, prvi izlazi)
Pri čemu je posljednja utovarena paleta prva koja se istovaruje. Utovar i istovar vrše se s iste strane. Ovo je najčešći sustav koji se upotrebljava sa sustavom Pallet Shuttle.
FIFO (prvi ulazi, prvi izlazi)
Pri čemu je prva utovarena paleta prva koja se istovaruje. Potrebna su dva pristupna prolaza: jedan za utovar robe, a drugi za istovar. Ovaj sustav FIFO se relativno ili po serijama preporučuje za potpuni utovar ili istovar određene razine.
Funkcije proizvoda
Najistaknutije funkcije

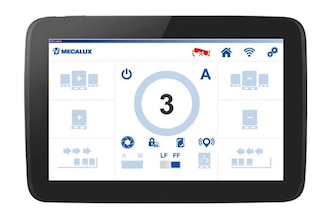

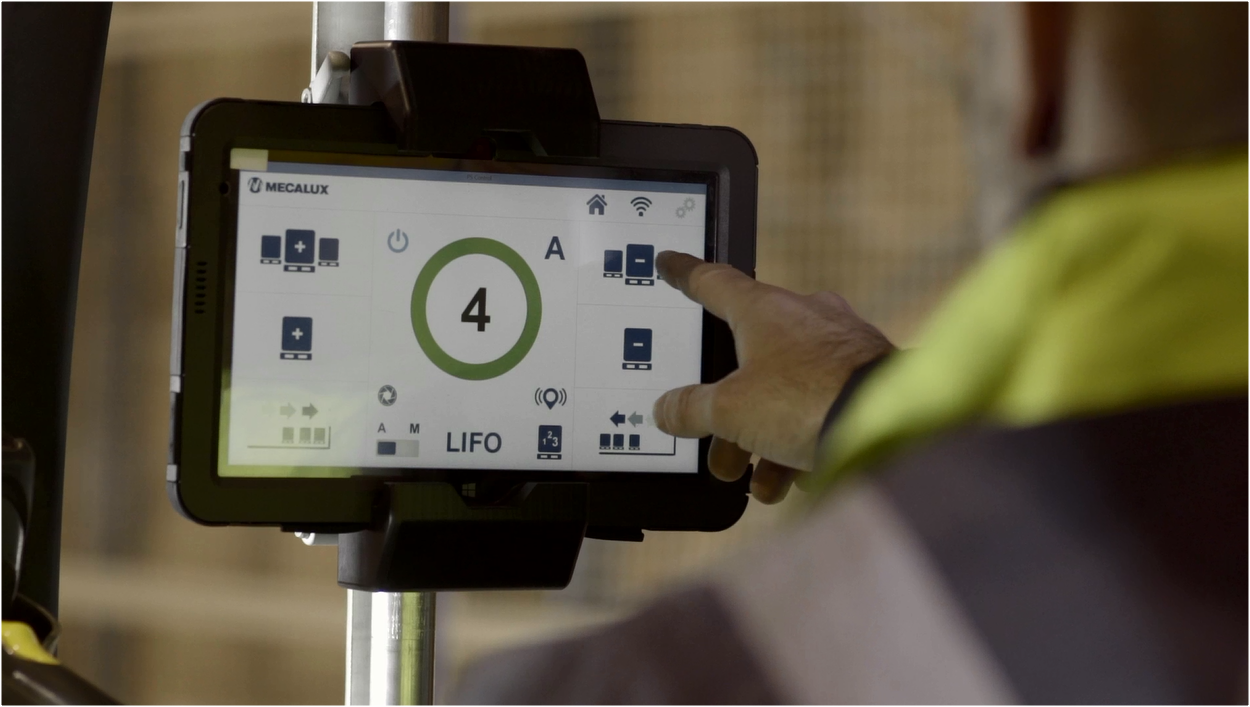

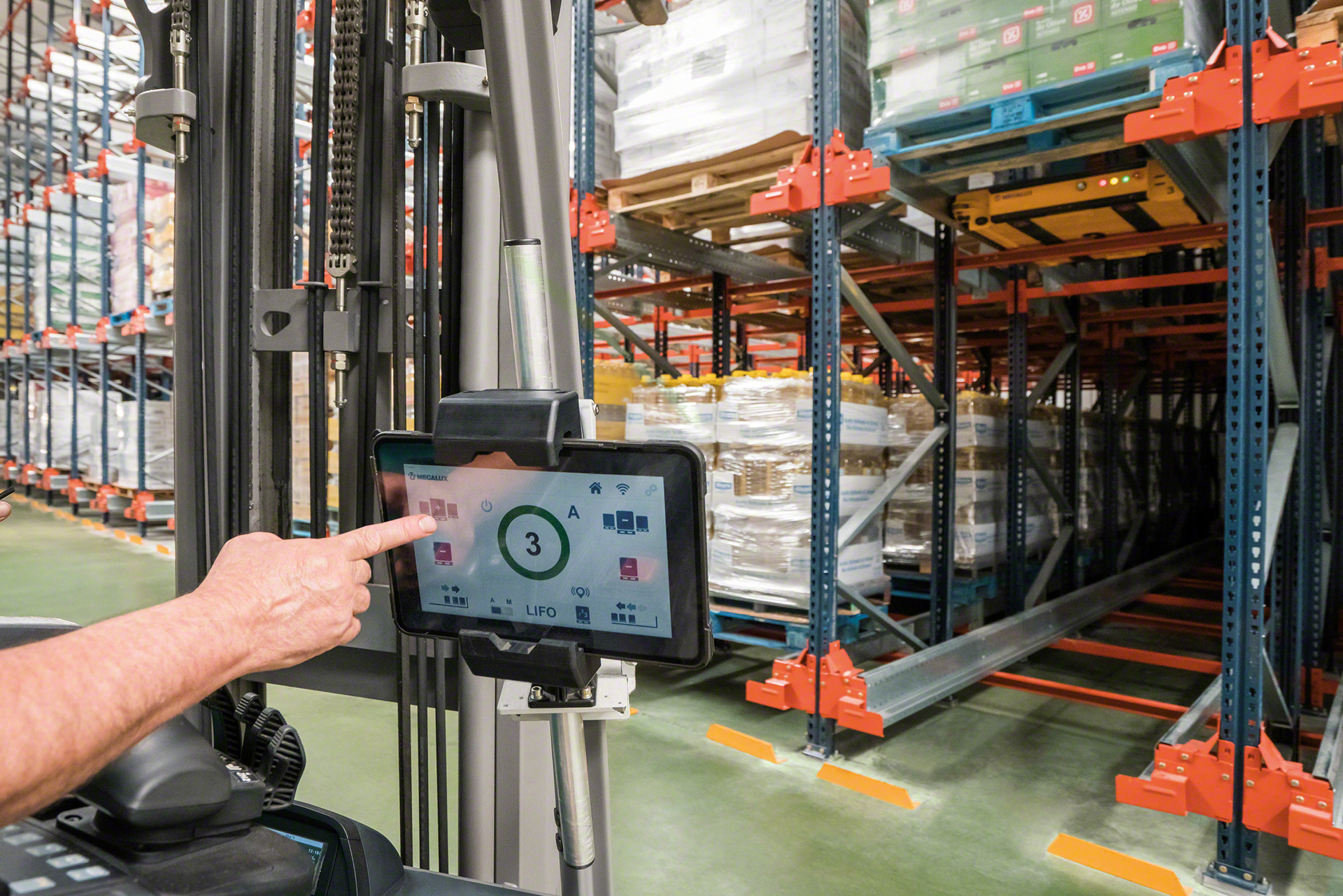

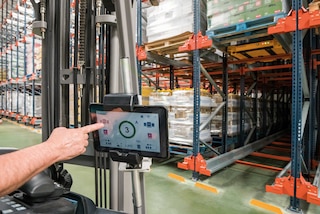

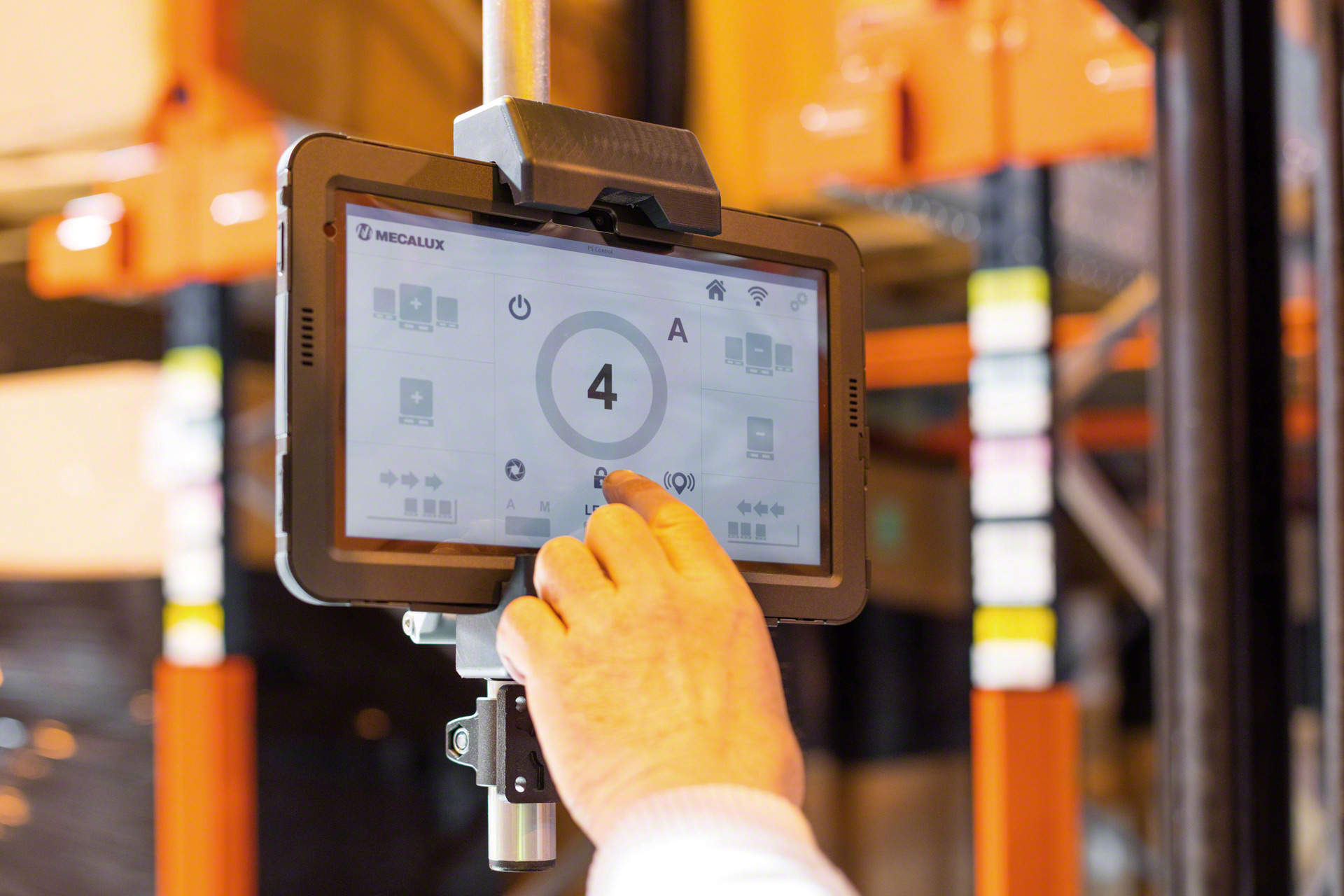

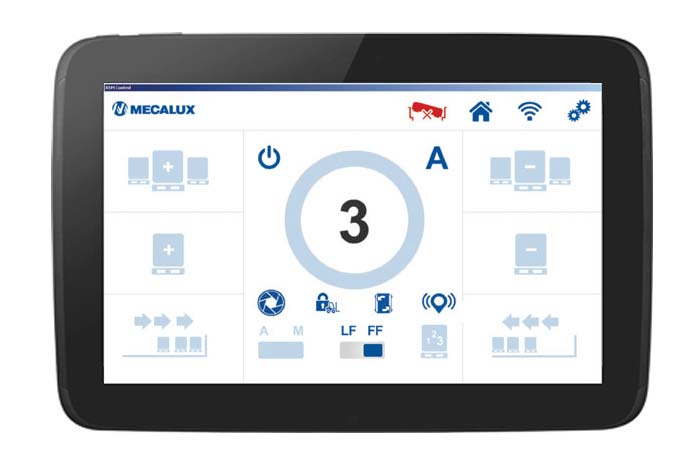

Vozač viličara šalje naredbe šatlu za spremanje i preuzimanje paleta pomoću tableta s Wi-Fi vezom. Rukovanje je vrlo jednostavno i intuitivno te ne zahtijeva posebnu obuku. Najistaknutije funkcije su:
Izbornik paleta
Odabire vrstu palete kojom se rukuje.
Konfiguracija LIFO/FIFO
Odabire strategiju upravljanja teretom.
Promjena P&D postaje
Odabire stranu strukture na kojoj želite raditi (u FIFO načinu rada).
Sustav zaključavanja
Aktivira dodatni sustav zaključavanja koji povećava kontakt između sustava Pallet Shuttle i poluge viličara kamiona.

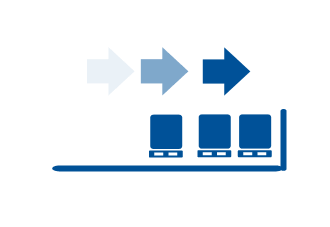

Zbijanje
Zbija palete na početku (LIFO) ili na kraju (FIFO) kanala.
Kontinuirani utovar/istovar
Utovaruje/istovaruje kanal bez prekida.
Djelomični istovar
Odabire broj paleta koje treba izvući
Inventura
Broji palete pohranjene u kanalu.
Signal lokacije
Aktivira zvučne i svjetlosne signale za prepoznavanje lokacije odabranog šatla.
Upravljanje korisnicima
Upravlja korisničkim dopuštenjima za šatlove za ovlašteno osoblje.
Izbornik načina rada
Automatski ili ručni način rada (za zadatke održavanja).
Indikator šatlova
Prikazuje broj šatlova u radu i njihov status.
Mjerač nagiba
Otkriva neispravan položaj šatla unutar kanala.
Spašavanje
Izvlači oštećeni šatl iz kanala.
Kamera za pozicioniranje (neobvezno)
Olakšava umetanje Pallet Shuttle sustava na tračnice.
Primjene
Automatizacija svima na dohvat ruke
Općenito, Pallet Shuttle zamjetno povećava produktivnost skladišta pri radu s ulaznom i izlaznom robom s velikim brojem paleta po zasebnoj stavci.
Kao takav, on je savršen izbor za dolje navedene klijente.
